Разработка, изготовление и внедрение крупногабаритного емкостного оборудования

Разработка, изготовление и внедрение крупногабаритного емкостного оборудования на примере перемешивателей, контактных чанов и зумпфов. (Фатьянов)

За последнее время ЗАО «ТИГОМ» совместно с ОАО «Машзавод Труд» было разработано и изготовлено следующее крупногабаритное емкостное оборудование:

Перемешиватель ПМБ-400, контактные чаны КЧР-70АП, КЧР-100АК и емкость оборотной воды (V=100куб.м.).

1. Жайремский горно-обогатительный комбинат реализует крупный проект "Полиметаллы Жайрема", который предусматривает модернизацию действующего производства и строительство обогатительной фабрики. В рамка этого проекта наш институт совместно с заводом разработал изготовил и поставил перемешиватель емкостью чана 400 куб.м. в количестве 3шт.

Проект имеет ряд особенностей связанных с такой большой емкостью, как конструктивных, так и функциональных.

Согласно заданию ПМБ-400 предназначен для перемешивания известкового молока, имеет плоское днище, съемное укрытие с возможностью установки датчика уровня, гидрозатвор вала мешалки. Внутренняя поверхность футерована. Разгрузка самотечная, при работе объем питания и разгрузки постоянны. В окончательном решении в связи с особенностями технологии для данного заказчика есть отличия от представленного решения: отсутствует циркуляционная труба, мешалка выполнена тихоходной и увеличен диаметр импеллера (3500)2шт., установлена дополнительная опора вала. В итоге разработаны оба варианта конструкции оборудования.

Техническая характеристика.

№/

Наименование

Величина

1.

Рабочий объем, м3

400

2.

Перемешиваемая среда

плотность

Известковое молоко Са(ОН)2 – 4%

1030 кг/м3

3.

Рабочая температура перемешиваемой среды, 0С

+5…+25

4.

Размеры чана (ёмкости), м

   - диаметр с футеровкой;

   - высота



8

8,6

5.

Материал ёмкости

сталь

6.

Футеровка корпуса

  - материал

  - толщина, мм



полиэтилен

5

7.

Привод мотор-редуктор

   - мощность*



45 кВт

8.

Рабочий орган

   - диаметр импеллера лопастного, мм;

   - материал футеровки импеллера

   - частота вращения импеллера, об/мин:



1600

полиуретан

95

9.

Внутреннее давление чана

атмосферное

10.

Габариты, м,:

- длина

- ширина (габарит по мосту)

- высота



8427

8650

12030

11.

Масса, кг

38382

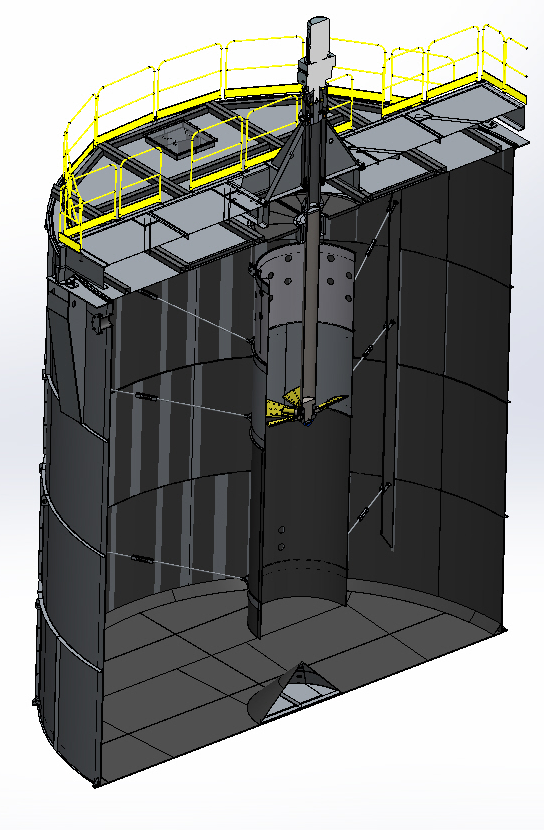

ПМБ-400 (общий вид и разрез) ПМБ-400 (общий вид и разрез)





Рисунок 1 – ПМБ-400 (общий вид и разрез).

В качестве особенностей стоит перечислить помимо емкости чана 400 куб.м. плоское днище и большую высоту чана. Чан выполнен составным и разделен на четыре яруса по четыре части, окончательная сборка выполняется при монтаже. Внутренняя поверхность футерована полиэтиленом. Внутри установлены успокоители. По низу чана установлен отбойник. Имеется люк в нижней части чана. Перемешивание осуществляет импеллер диаметром 1600мм футерованный полиуретаном, частота вращения 95 об/мин. Импеллер вращается в циркуляционной трубе (полиэтилен 8мм). Приводом служит мотор-редуктор мощностью 45кВт.

Это самый большой на сегодня перемешиватель в нашей номенклатуре.

В рамках того же проекта "Полиметаллы Жайрема" ЗАО «ТИГОМ» спроектирован, а ОАО «Машзавод Труд» изготовлен контактный чан КЧР-100АК емкостью 100куб. м. в количестве три штуки, предназначен для перемешивания  пульпы чернового медного концентрата.

КЧР-100АК разработан с учетом ограничений по высоте в связи с этим чан большого диаметра и низкий по высоте с плоским днищем. Для эффективной работы установлена мешалка большого диаметра и циркуляционная труба. Чан изнутри футерованный полиэтиленом толщиной 5мм, по низу установлены отбойники. Внутри установлены успокоители. Перемешивание осуществляет импеллер диаметром 1200мм футерованный полиуретаном, частота вращения 141 об/мин. Импеллер вращается в циркуляционной трубе (полиэтилен 8мм). Приводом служит мотор-редуктор мощностью 45кВт.

Техническая характеристика

№/

Наименование

Величина

1.

Рабочий объем, м3

100

2.

Перемешиваемая среда

Пульпа чернового медного концентрата

3.

Рабочая температура перемешиваемой среды, 0С

+40

4.

Размеры чана (ёмкости), м

   - диаметр внутренний;

   - высота



6010

4238





5.

Материал ёмкости

Сталь

6.

Футеровка корпуса

  - материал

  - толщина, мм



полиэтилен

5

7.

Мощность эл.двигателя, кВт

45

8.

Рабочий орган

   - диаметр импеллера лопастного, мм;

   - материал футеровки импеллера

   - частота вращения импеллера, об/мин:



1200

полиуретан

141

9.

Внутреннее давление чана

атмосферное

10.

Габариты, м, не более:

- длина

- ширина (габарит по мосту)

- высота



6495

6654

6615

11.

Масса, кг

15600

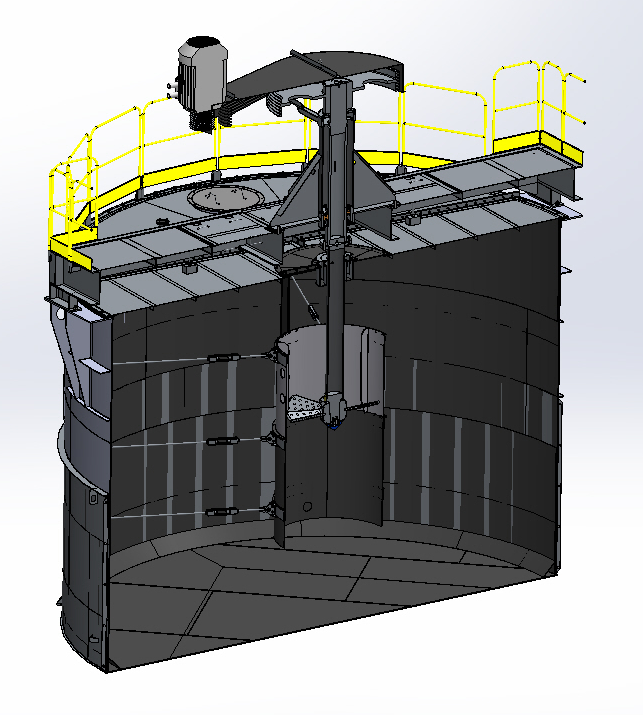

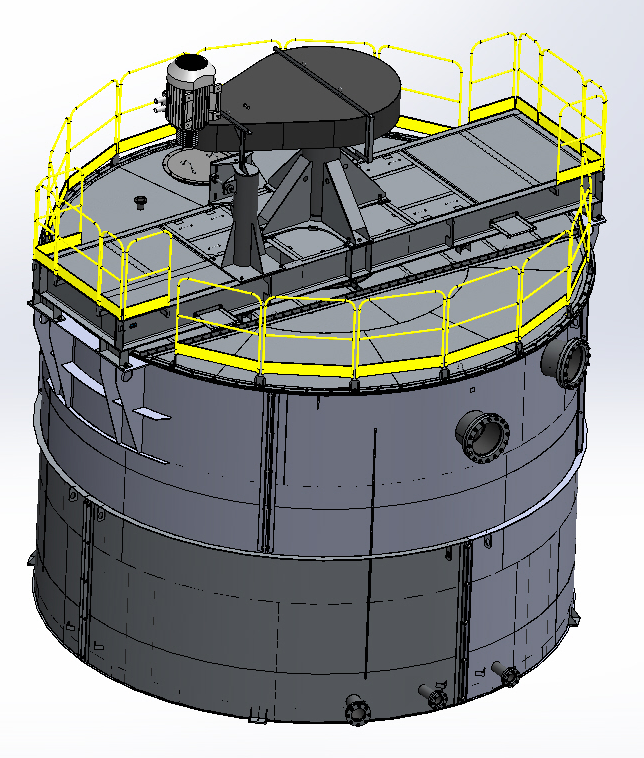

КЧР-100АК (общий вид и разрез).КЧР-100АК (общий вид и разрез).



Рисунок 2 – КЧР-100АК (общий вид и разрез).



2. Для ООО «Тарган Голд» ЗАО «ТИГОМ» спроектирован, а ОАО «Машзавод Труд» изготовлен контактный чан КЧР-70АП емкостью 70 куб. м.

Согласно заданию КЧР70АП предназначен для перемешивания пульпы плотностью 1,46 т/куб.м., имеет плоское днище, съемное укрытие, гидрозатвор вала мешалки. Внутренняя поверхность футерована.

Техническая характеристика

№/

Наименование

Величина

1.

Рабочий объем, м3

70(56,3)

2.

Перемешиваемая среда

плотность

пульпа

1460 кг/м3

3.

Рабочая температура перемешиваемой среды, 0С

+5…+25

4.

Размеры чана (ёмкости), м

   - диаметр с футеровкой;

   - высота



4

4,49

5.

Материал ёмкости

сталь

6.

Футеровка корпуса

  - материал

  - толщина, мм



полиэтилен

5

7.

Привод мотор-редуктор

   - мощность*



37 кВт

8.

Рабочий орган

   - диаметр импеллера лопастного, мм;

   - материал футеровки импеллера

   - частота вращения импеллера, об/мин:



1200

полиуретан

169

9.

Внутреннее давление чана

атмосферное

10.

Габариты, м,:

- длина

- ширина (габарит по мосту)

- высота



4442

4524

6283

11.

Масса, кг

8969

В качестве особенностей стоит сказать, что при емкости чана 70 куб.м. он имеет плоское днище и большую высоту чана. Чан выполнен составным и разделен на два яруса три части в верхнем и две части в нижнем, окончательная сборка выполняется на монтаже. Внутренняя поверхность футерована полиэтиленом. Внутри установлены успокоители (воронкогасители). Слив позволяет выполнить полное опорожнение. Перемешивание осуществляет импеллер диаметром 1200мм футерованный полиуретаном, частота вращения 169 об/мин. Импеллер вращается в придонной части без циркуляционной трубы. Приводом служит мотор-редуктор мощностью 37кВт. КЧР-70АП укомплектован складными убираемыми лестницами для обслуживания внутри чана.

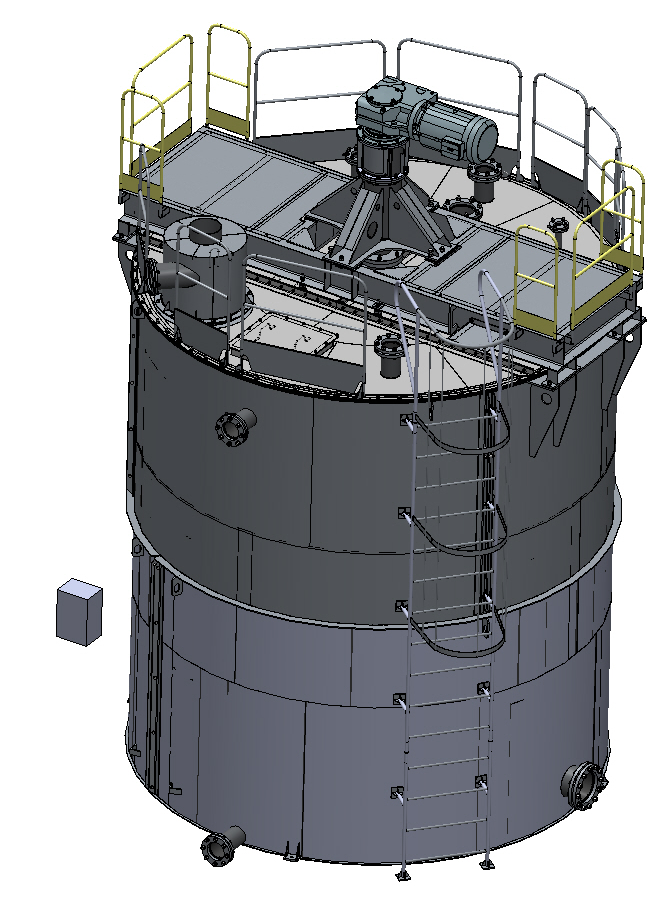

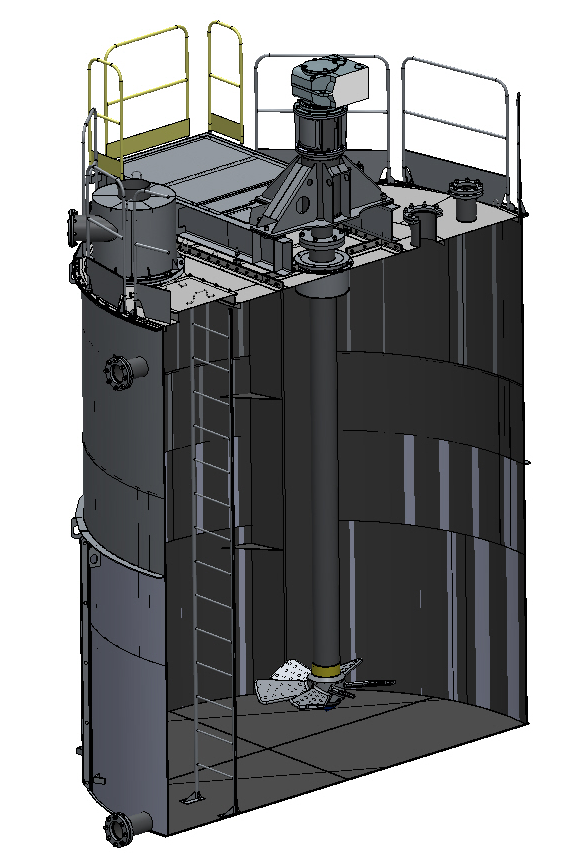

КЧР-70АП (общий вид и разрез)КЧР-70АП (общий вид и разрез)

Рисунок 3 – КЧР-70АП (общий вид и разрез).

В рамках того же проекта ЗАО «ТИГОМ» спроектирован а ОАО «Машзавод Труд» изготовлен зумпф емкость 100 куб.м. (емкость оборотной воды).

Среди особенностей следует перечислить большую высоту 6024мм, наличия уклона дна, герметичных люков для обслуживания причем один люк расположен в нижней части емкости. Внутренняя поверхность имеет антикоррозионное покрытие эмаль ХВ-785 и футерована поликерамопластом толщиной 5мм. На этом зумпфе впервые была выполнена футеровка полиэтиленом в последствии опыт использован для футерования КЧР. Зумпф имеет укрытие и очень длинную лестницу обслуживания. Выполнен из частей собираемых на монтаже.

Техническая характеристика

№/

Наименование

Величина

1.

Рабочий объем (полный), м3

100 (122)

2.

Рабочая среда

плотность

вода

1000 кг/м3

3.

Рабочая температура среды, 0С

+5…+25

4.

Размеры чана (ёмкости), м

   - длина;

   - ширина;

   - высота



4

4,49

н/д

5.

Материал ёмкости

сталь

6.

Футеровка корпуса

  - материал

  - толщина, мм



поликерамопласт

5

7.

Верхний люк, мм

600х600

8.

Нижний люк, мм

600х600

9.

Внутреннее давление чана

атмосферное

10.

Габариты, м,:

- длина

- ширина (габарит по мосту)

- высота



4890

5732

6024

11.

Масса, кг

21143

Конструкция контактных чанов и зумпфа разработаны и изготовлены с учетом опыта изготовления и эксплуатации в реальных условиях а так же современных технических достижений и требований.

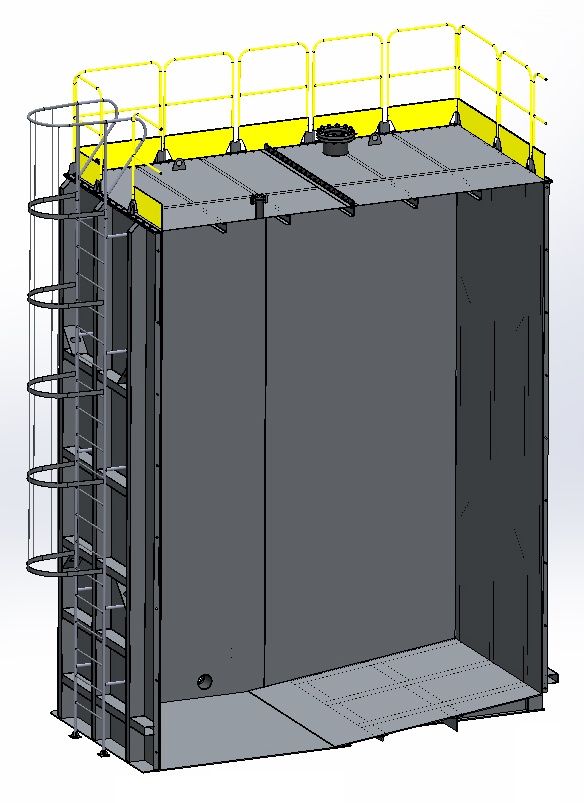

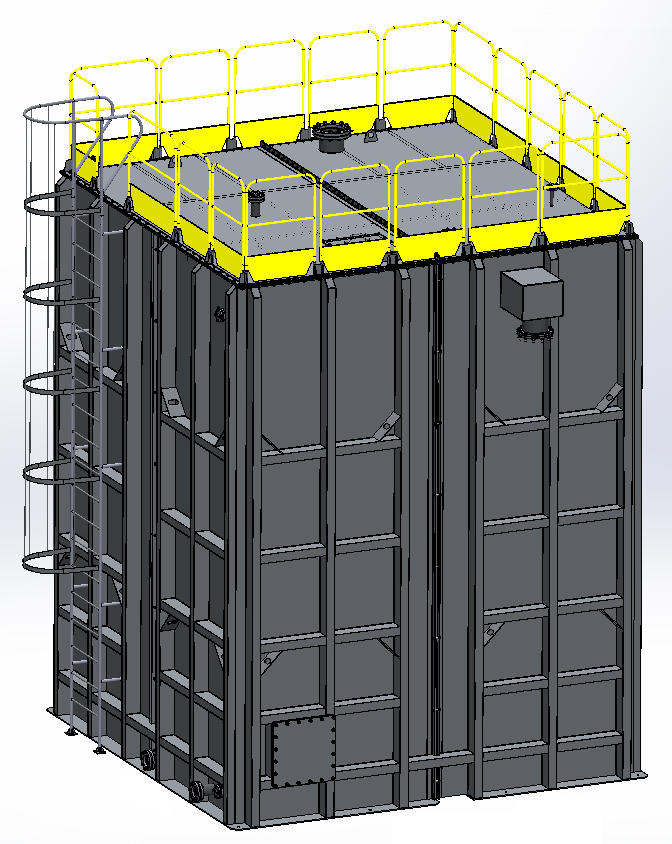

Зумпф 100куб.м. (общий вид и разрез)Зумпф 100куб.м. (общий вид и разрез)

Рисунок 4 – Зумпф 100куб.м. (общий вид и разрез).

3. ЗАО «ТИГОМ» в сотрудничестве с ОАО «Машзавод Труд» обладает всеми компетенциями для выполнения задач по созданию изготовлению поставке и вводу в эксплуатацию крупного емкостного оборудования.
