Разработки ЗАО «ТИГОМ» для решения экологических проблем

Кожевников А.В., инженер-исследователь  ЗАО «ТИГОМг.Новосибирск,  e-mail:tigom@tigom.ru



Президент России Владимир  Путин 5 января 2016 года подписал указ, в соответствии с которым 2017 год в России объявлен годом экологии. Цель этого решения — привлечь внимание к проблемным вопросам, существующим в экологической сфере, и улучшить состояние экологической безопасности страны.

ЗАО ТИГОМ на протяжении многих лет ведет разработки технологий и оборудования  для очистки  технической воды с разных производств.

1.Гипромез.

В соответствие с Техническим заданием  на выполнение инвестиционного мероприятия «Реконструкция системы водного хозяйства ОАО «Синарский трубный завод. Организация локального оборотного цикла цеха Т-2» требуется выполнить проект очистных сооружений для «условно-грязного» и «условно-чистого» циклов. В результате реконструкции будет обеспечено снижение уровня потребления свежей воды до 5% от производительности оборотных циклов цеха и обеспечено требуемое качество оборотной воде при увеличении производительности трубопрокатного агрегата ТПА-140.

ЗАО «ТИГОМ» выполнил Технико-коммерческое предложение по двум вариантам на поставку технологии и оборудования  очистных сооружений для «условно-грязного» цикла: отстойники (сгуститель радиальный, сгуститель пластинчатый), гидроциклоны, маслосборники.

2.Очистка нефтеносных песков

До настоящего времени группа компаний ОАО «Труд» имела отношение к нефти и нефтепродуктам в части разработки технологии и поставки оборудования для очистки промышленных стоков предприятий, почвенного грунта. В 2014 г. от наших коллег из Израиля, компании «ВСЕ GREЕN SANDS» (GS) поступило предложение рассмотреть возможность использования оборудования производства ОАО «Машзавод Труд», а именно пластинчатого сгустителя.

В задании Заказчика были определены начальные и конечные параметры продуктов переработки, требования к оборудованию; и технологической схеме переработки нефтеносных песков с указанием возможного размещения пластинчатого сгустителя в схеме цепи аппаратов.  Специалистами ЗАО «ТИГОМ разработана  и изготовлена установка для испытаний нефтеносных песков, проведены испытания.

Установка испытаний нефтеносных песков

1 - бак;  2- питатель;  3- блок пластин;   4- рама опорная;  5-насос.

Рис.1 Установка испытаний нефтеносных песков

3. Разработка оборудования для очистки сточных вод на птицефабрики.

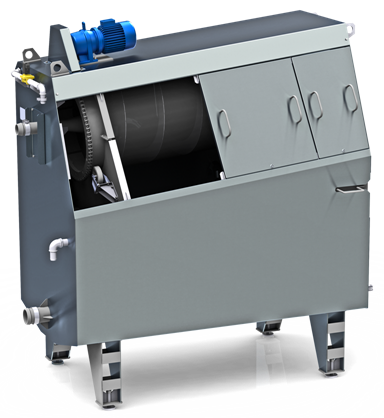

Сепаратор  барабанный  СБО-50

Сепаратор барабанный предназначен для очистки загрязненной воды, поступающей из моечной машины, от механических примесей крупнее 1,5 мм

Сепаратор барабанный СБО-50 для очистки сточных вод на птицефабрике

Рис. 2  Сепаратор барабанный СБО-50 для очистки сточных вод на птицефабрике

4.Разработка технологии утилизации снега.

Эффективные технические мероприятия по уборке снега и его утилизации- организационные, инженерные, технические способствуют обеспечению требований охраны окружающей среды в части экологической безопасности. Необходимость обеспечения требований охраны окружающей среды в части экологической безопасности жилищно коммунальных услуг определены государственным стандартом РФ.

ЗАО «ТИГОМ» совместно с ОАО «Машиностроительный завод ТРУД» на протяжении последних 4-х лет ведет активные разработки по утилизации снежной массы собранных с городских улиц г. Новосибирска. Были разработаны и проведены натурные испытания 3-х установок по утилизации снежной массы (рис.3, рис. 4,рис.5), технические параметры которых приведены в Таблице 1.

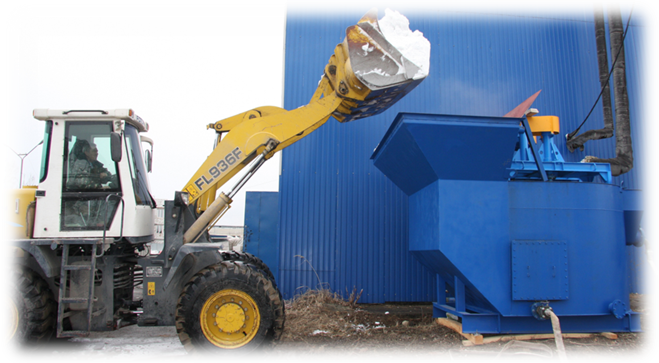

 Установка для таяния снега УС-7

Рис.3 Установка для таяния снега УС-7

Технические параметры УС-7

Наименование основного параметра

Норма

1

Производительность, м3/час (м3/сутки), в пределах

5…10 (120…240)

2

Диаметр импеллера, мм, не более

360

3

Частота вращения импеллера, мин-1,  не более

424

4

Высота загрузки, мм, не более

2650

5

Мощность электродвигателя привода импеллера, кВт

2,2×2

6

Удельный расход воды, м33, в пределах

1…1,5

7

Температура теплоносителя, °С, в пределах

25…65

8

Габаритные размеры, мм, не более

            длина

            ширина

            высота



4020

3070

3020

9

Масса, кг, не более

2930

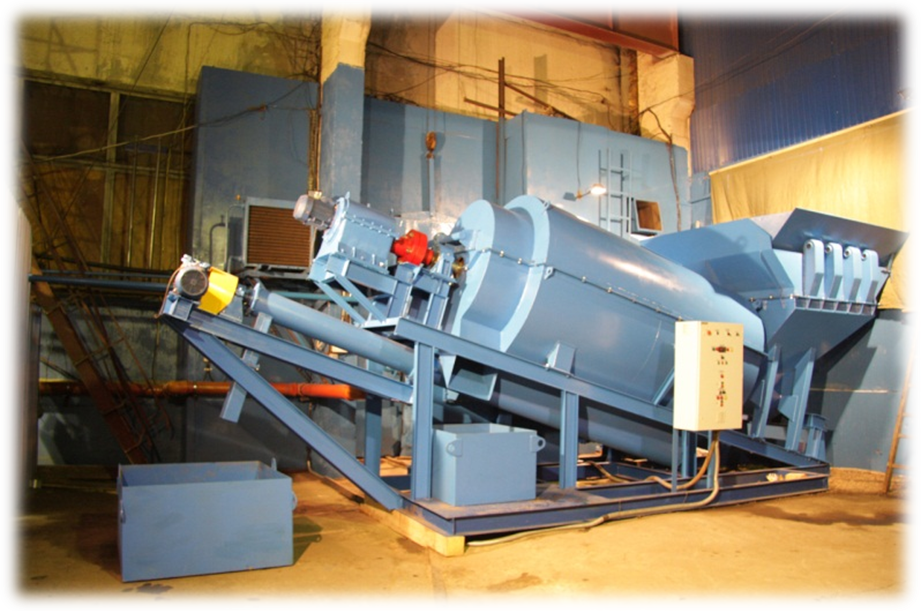

Станция снегоплавления ССП-1

Рис.4 Станция снегоплавления ССП-1

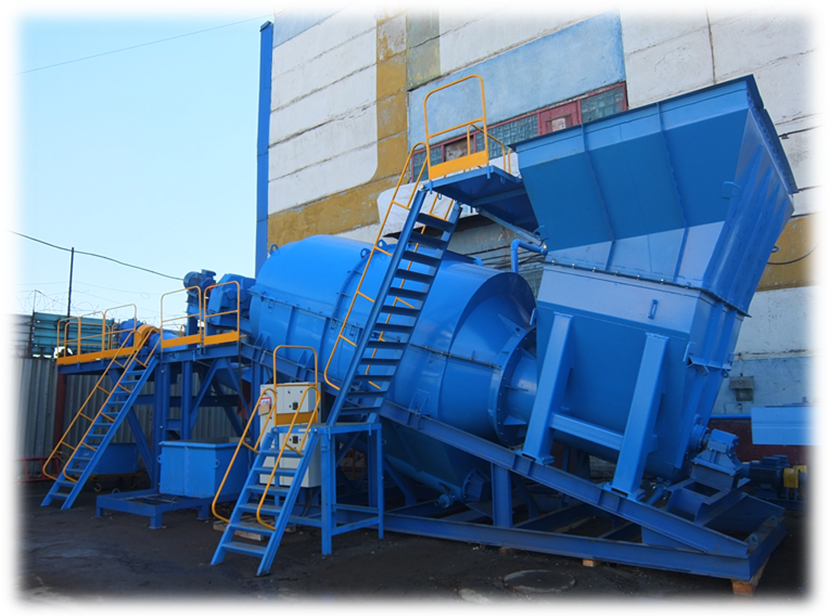

Станция снегоплавления ССП-2

Рис.5 Станция снегоплавления ССП-2

Таблица 1 Технические  параметры станций снегоплавления.

Наименование основного параметра

ССП-1

ССП-2

ССП-6

Производительность, м3/час, в пределах

10…40

60…80

200…250

Максимальная крупность исходного материала, мм

300

250

250

Внутренний диаметр перфорированного барабана, мм

1500

2000

2600

Наружный диаметр бил, мм

680

1000

1500

Частота вращения перфорированного барабана, мин-1,  не более

17

15

13

Наружный диаметр шнека, мм

200

450

480

Частота вращения шнека, мин-1, не более

18

7,3

7,5

Продольный угол наклона барабана, град., не более

15

18

18

Продольный угол наклона шнека, град., не более

18

18

18

Размер перфорации барабана, мм

12

12

12

Высота загрузки, мм

2870

4445

5150

Температура теплоносителя, °С, в пределах

25…65

25…65

25…65

Мощность электродвигателя привода барабана, кВт

7,5

22

45

Мощность электродвигателя привода шнека, кВт

2,2

5,5

5,5

Габаритные размеры, мм, не более



длина

8860

14970

13725

ширина

3280

6130

6725

высота

3100

5010

5660

Масса, кг, не более

8500

22850

28060

На данный момент ведутся работы по отработки технологии плавления снежной массы. Так на территории ОАО «Машиностроительный завод ТРУД» создана опытно промышленная установка утилизации снежной массы производительностью 40м3/ч. Установка включает в себя станцию снегоплавления ССП-1М: очистные сооружения талой воды – песколовка с маслосборником; сгуститель пластинчатый; контур нагрева оборотной воды с теплообменником; склад снежной массы на 700 м3.

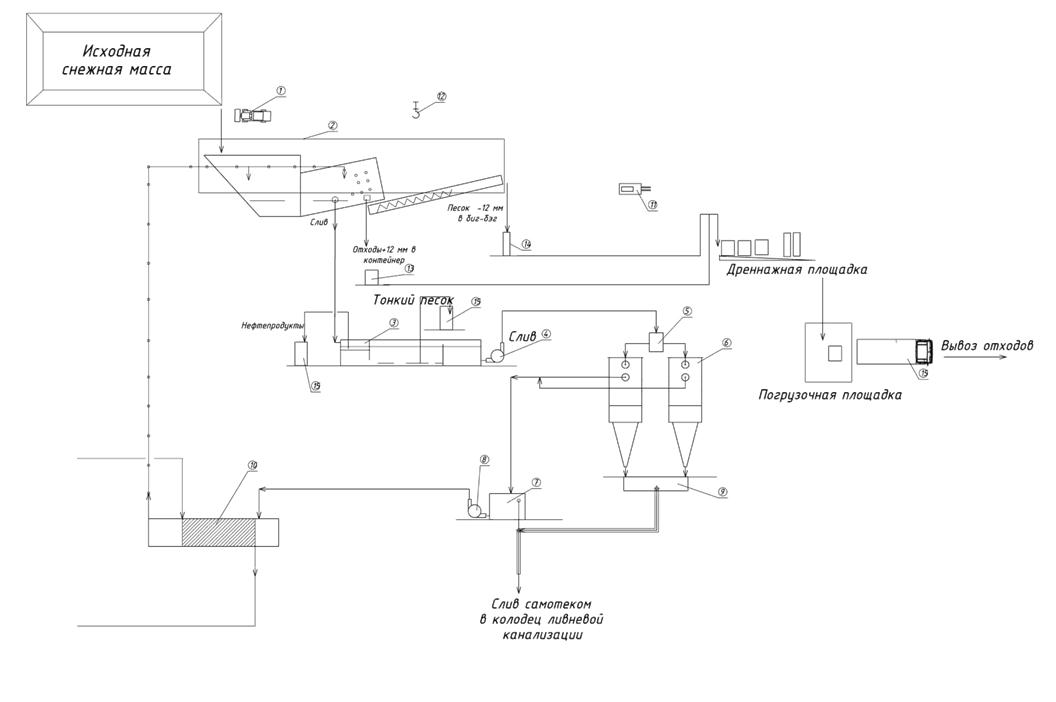

Схема опытно промышленной установки утилизации снежной массы

Схема опытно промышленной установки утилизации снежной массы

Рис.6 Схема опытно промышленной установки утилизации снежной массы.

Основываясь на своем богатом опыте в разработке горно-обогатительного оборудования, а именно в области сгущения производственной воды, ЗАО  «ТИГОМ» может разработать эффективные методы очистки воды для разных производств.
