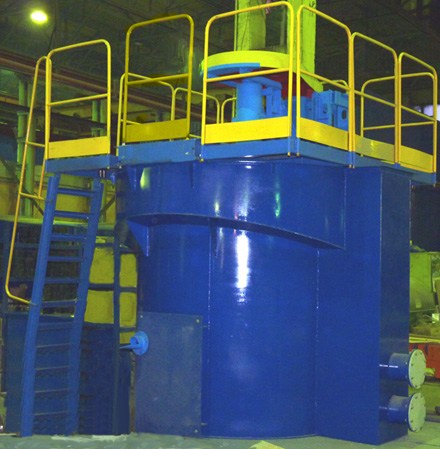

Круглая флотационная пневмомеханическая машина с вместимостью чана корпуса 6,5 кубометров

Круглая флотационная пневмомеханическая машина с вместимостью чана корпуса 6,5 к1. Предназначение

Круглая флотационная пневмомеханическая машина с вместимостью чана корпуса 6,5 м3 КФ-6,5 предназначена для обогащения руд, углей и других полезных ископаемых методом пенной флотации.
Флотомашина может работать в различных технологических схемах, как в основной, так и контрольной операциях флотации. Обладает всеми преимуществами чановых флотационных камер и уникальными характеристиками, что позволяет получать идеальные условия для эффективной работы.

2. Конструкция

  • Корпус

 Корпус предназначен для приема материала и флотации материала. Корпус состоит из приемного бункера, чана с днищем, пенного желоба для слива пены в пеносборник, выпускного патрубка, патрубка слива, сопрягающего фланца.

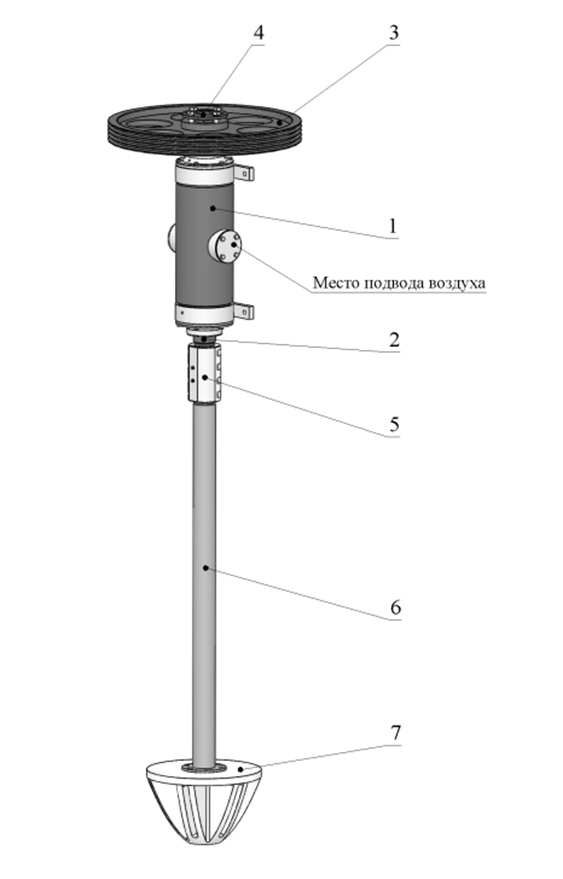

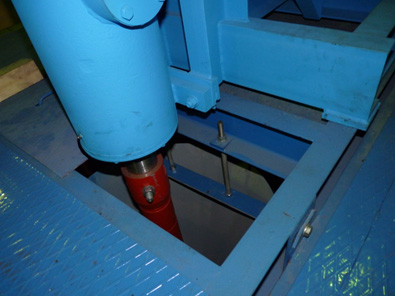

  • Блок импеллера

Блок импеллера предназначен для создания пульповоздушной смеси. Блок импеллера состоит из корпуса подшипников поз.1.
В нем устанавливается полый вал импеллера поз.2, на верхнем конце которого закрепляется шкив поз.3 посредством цанги поз.4. К валу крепится муфтой поз.5 соединительный вал поз.6, на конце которого закреплен импеллер поз.7. Импеллер представляет собой усеченный параболоид с шестью лопастями.

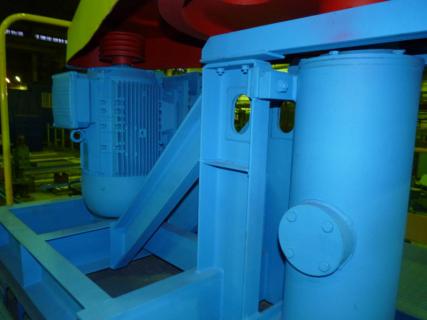

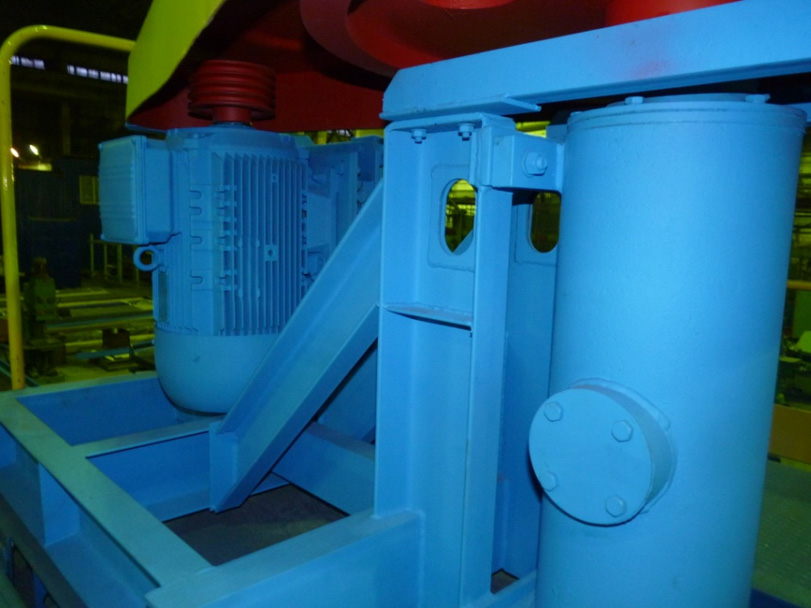

  • Привод блока импеллера

Основой привода блока импеллера является рама, сваренная из швеллеров. На раме размещены стойка для крепления блока импеллера и стойка для установки подмоторной плиты. На подмоторной плите крепится двигатель привода импеллера. Натяжение клиноременной передачи осуществляется от натяжного винта за счет перемещения электродвигателя по скалкам, расположенных на подмоторной плите.

Круглая флотационная пневмомеханическая машина с вместимостью чана корпуса 6,5 к

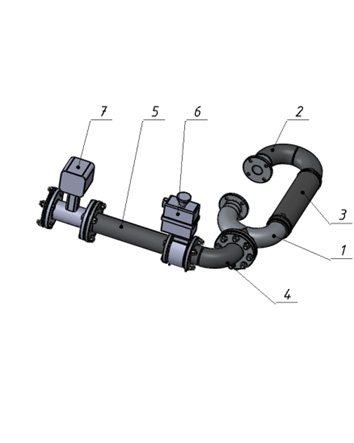

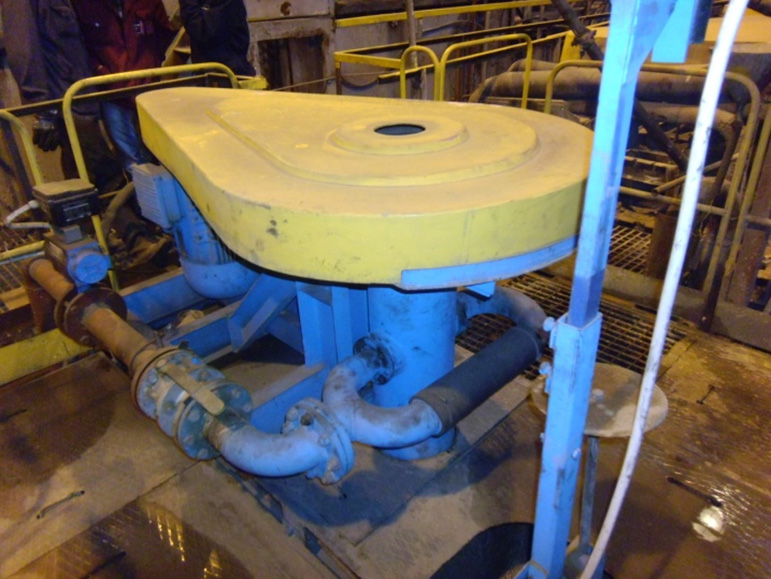

  • Воздухосистема

Конструкция воздухосистемы состоит из делителя потока поз.1, отвода поз.2, выполненных из металлических труб с фланцами. Фланцами делитель потока и отвод прикрепляются болтовыми соединениями на корпус подшипников поз.1. Делитель потока и отвод потока соединен гибким рукавом поз.3. К делителю через фланец крепится колено поз.4. Для регулирования потоком воздуха применяется клапан управления воздухом поз.6, патрубок поз.5 и расходомер поз.7. Воздухосистема подводится к корпусу подшипников блока.

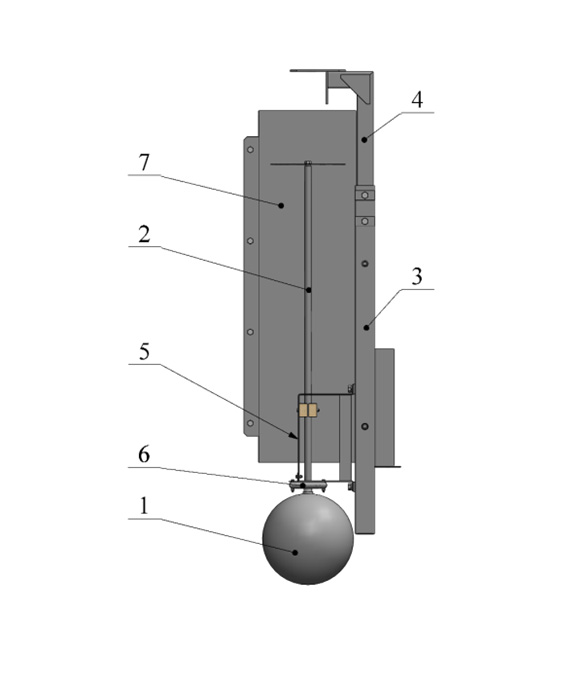

  • Устройство поплавковое

Устройство поплавковое состоит из поплавка поз.1, штанги поз.2, стойка поз.3, опоры датчика поз.4 на верхней площадки которого устанавливается ультразвуковой датчик; кронштейна поз.5. Стойка и опора датчика выполнена из прямоугольных труб. На кронштейне прикреплен ороситель поплавка поз.6. Весь механизм, включающий в себя поплавок со штангой, кронштейн, закрыт кожухом поз.7. Устройство устанавливается на мосту поз.5 флотомашины.

Круглая флотационная пневмомеханическая машина с вместимостью чана корпуса 6,5 к

3. Техническая характеристика

Наименование основного параметра Норма
Рабочий объём, м3 6,5
Пропускная способность по потоку пульпы, м3/мин 12,0
Установленная мощность, кВт 15,0
Потребляемая мощность, кВт 10,0
Габаритные размеры, мм:
-диаметр чана 2000
-глубина камеры 2200
-высота машины 3650
-масса машины 4500
-подача воздуха, м3/мин 1,2

4. Преимущества

  • Цанговое крепление шкива, упрощающее съем шкива при ремонтных работах
  • Оригинальная конструкция натяжного устройства клиноременной передачи
  • Сменная полиуретановая футеровка пенного желоба и стенок флотокамеры
  • Конструкция импеллера позволяет регулировать расход и направление воздушного потока в зоне работы импеллера
  • Эффективность флотации не ниже зарубежных образцов машин
