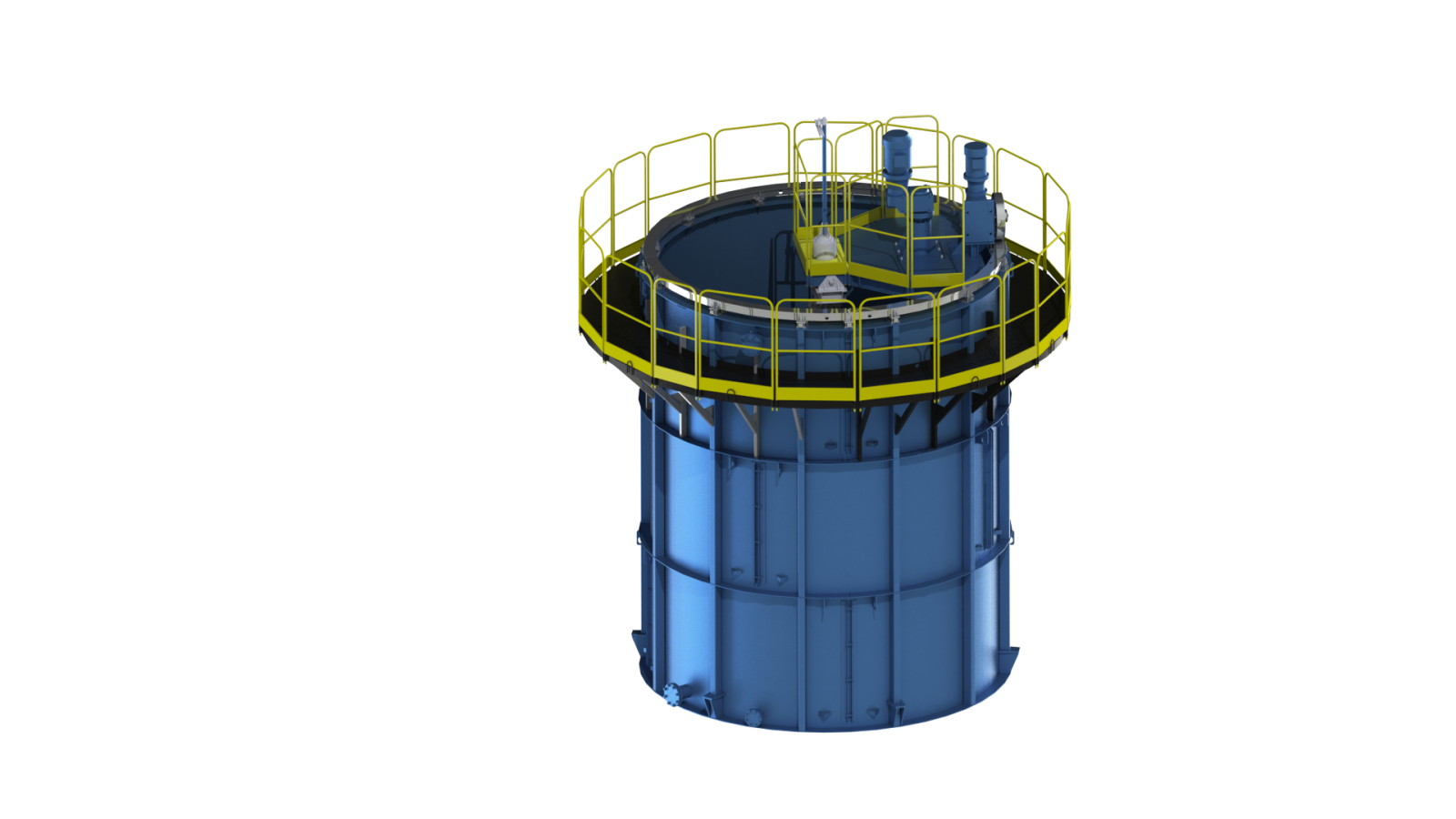

Контактный чан с планетарным перемешивающим устройством предназначен для перемешивания рудных пульп с реагентами, приготовления рабочих составов реагентов, ячеистых бетонов, строительных смесей и прочее.
Перемешивающее устройство (граблина) вращается вокруг собственной оси и одновременно совершает круговое движение вокруг вертикальной колонны, обеспечивая непрерывное перемешивание пульпы. Основным преимуществом КЧПП-50 является способность постоянно сохранять твердое во взвешенном сотоянии и предотвращать его оседание не зависимо от уровня материала в чане.

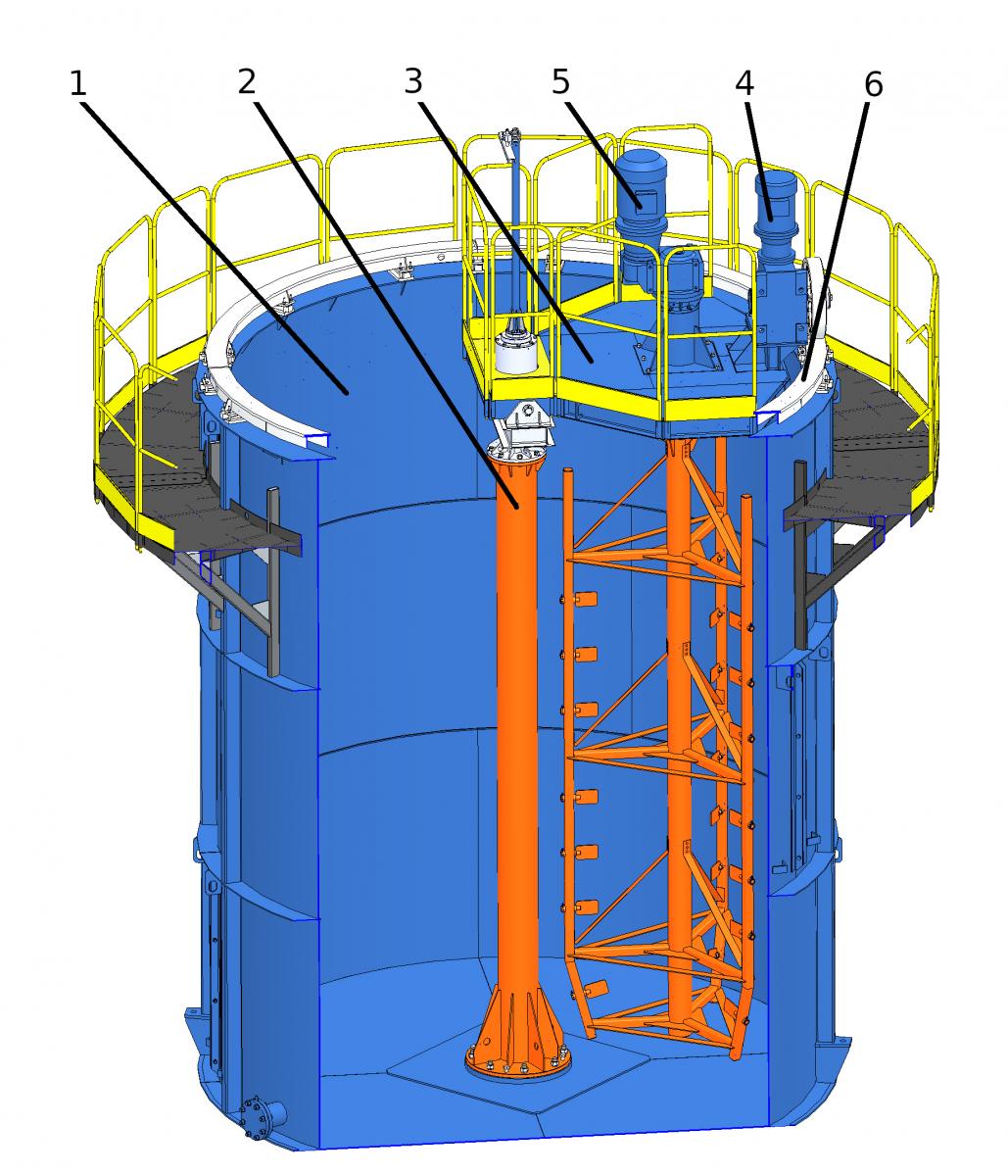

Внутреннее устройство контактного чана с планетарным перемешиванием показано на рисунке 1.
Внутри чана:
поз. 1 Установлена колонна поз. 2. Рама поворотная поз. 3 Опирается на колонну через подшипниковый узел с одной стороны, и на опорную дорожку чана при помощи опорного колеса с другой стороны. Мотор-редуктор поз. 4 вращает опорное колесо и осуществляет поворот рамы поз. 3 вокруг колонны поз. 2. Вращение граблины поз. 6 осуществляет мотор-редуктор поз. 5.
