1. Предназначение
Чаны контактные (в обычном или кислотостойком исполнении) предназначены для контактирования рудных пульп с реагентами перед процессом флотации, для растворения реагентов и осуществления других аналогичных технологических процессов на объектах обогащения, в химической, металлургической и других отраслях промышленности. Чаны контактные изготавливаются двух типов: КЧР - с содержанием твердого в пульпе до 60% (по массе), с крупностью частиц 0,5мм (удельная масса твердого до 5г/см3/) и 1мм ( удельная масса твердого до 2,65г/см3/) с плотностью пульпы до 1700кг/м3/, Привод контактных чанов изготавливается в двух исполнениях: - с клиноременной передачей - с мотор-редуктором По требованию заказчика чаны контактные могут быть изготовлены:
1) с коническим днищем корпуса;
2) с цилиндрическим или коническим мотор-редуктором;
3) с аэрацией пульпы;
4) с подогревом пульпы и т.д.

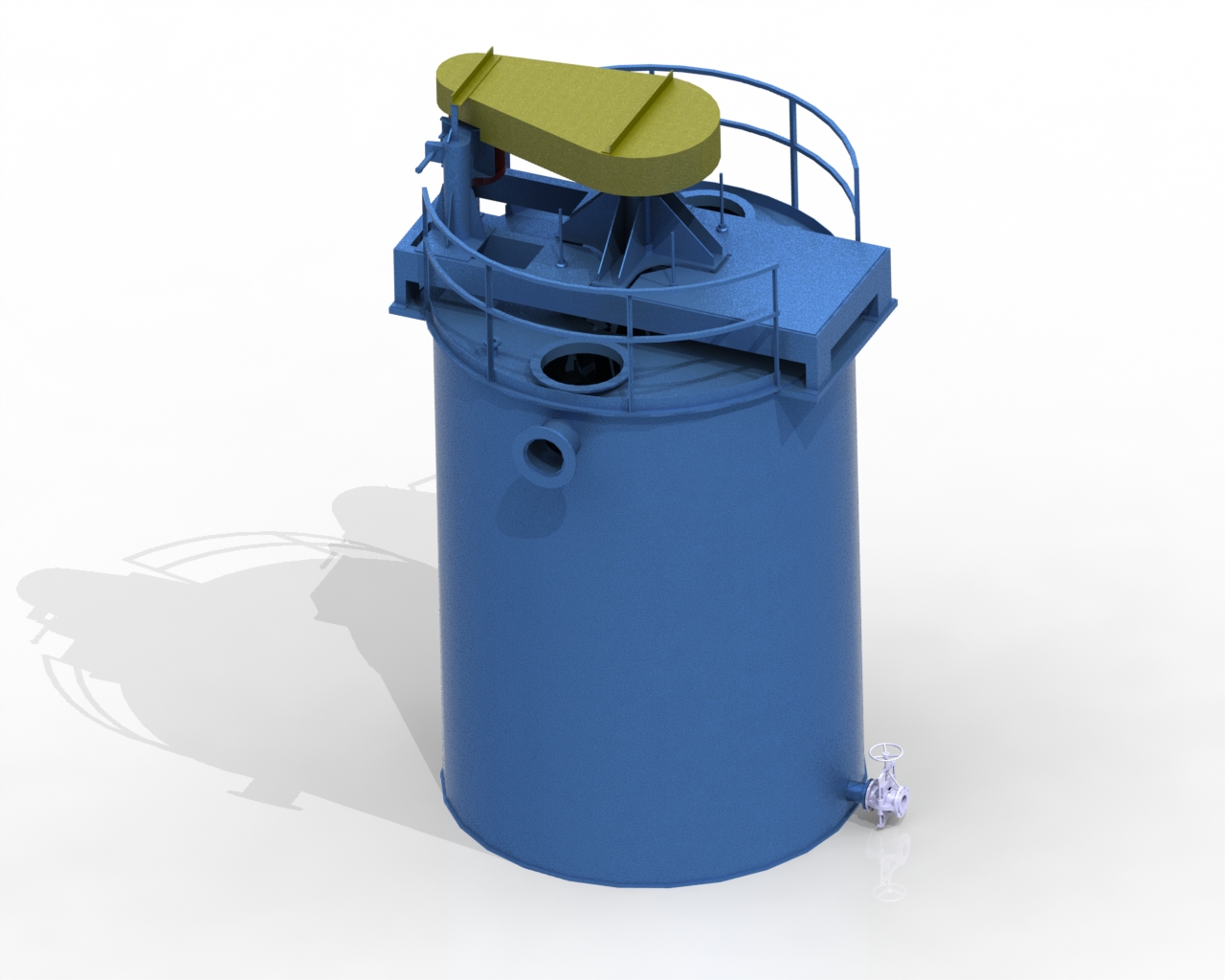

Чан контактный КЧР

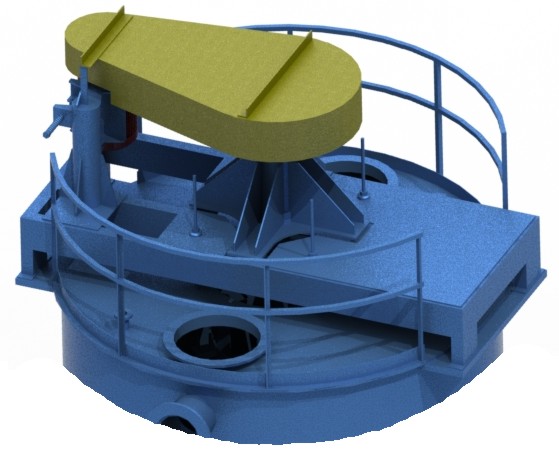

Исполнение с клиноременной передачей

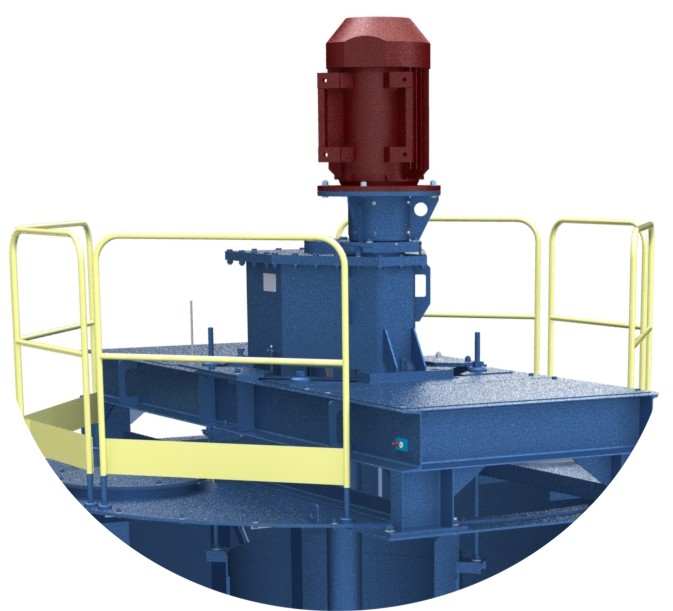

Исполнение с цилиндрическим или коническим мотор-редуктором
2. Техническая характеристика
| Наименование основного параметра | КЧР-0,8А | КЧР-1,6 | КЧР-3,15А | КЧР-6,ЗА | КЧР-12,5А | КЧР-25А1 | КЧР-30 | КЧР-50А | КЧР-70 | КЧР-75 | КЧР-80 | КЧР-100А |
| 1. Вместимость, м3 | 0,8 | 1,6 | 3,15 | 6,3 | 12,5 | 25 | 30 | 50 | 70 | 75 | 80 | 100 |
| 2. Диаметр чана (внутренний без футеровки) d: мм | 1040 | 1290 | 1640 | 2040 | 2540 | 3000 | 3,5 | 4040 | 4500 | 4500 | 5000 | 5040 |
| 3. Мощность двигателя, кВт, не более | 1,5 | 2,2 | 4 | 5,5 | 11 | 15 | 22 | 22 | 30 | 37 | 45 | 45 |
| 4. Габаритные размеры, м, не более: | ||||||||||||
| - длина, L | 1.4 | 1,6 | 2 | 2,5 | 2,9 | 3,5 | 3890 | 4,5 | 4,9 | 4640 | 5420 | 5500 |
| - ширина, В | 1.3 | 1,5 | 1,9 | 2,3 | 2,8 | 3,3 | 3640 | 4,4 | 4,6 | 4900 | 5310 | 5400 |
| - высота, Н | 2,5 | 2,8 | 3,4 | 4,1 | 4,5 | 5,7 | 5590 | 7,1 | 7,1 | 7509 | 6540 | 8400 |
| 5. Масса, кг, не более : | 800 | 1200 | 1500 | 2250 | 4000 | 6000 | 6610 | 10500 | 11700 | 11500 | 11480 | 15600 |
