Шлюз глубокого наполнения

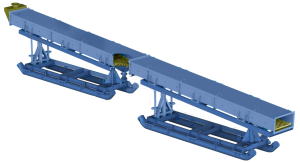

Шлюз глубокого наполненияШлюз глубокого наполнения модульный (ШГМ) и шлюз мелкого наполнения модульный (ШММ) предназначен для обогащения руд и россыпей в водной среде при значительной разнице плотностей полезных и породных минералов.

Применяются при разработке россыпных месторождений благородных металлов.

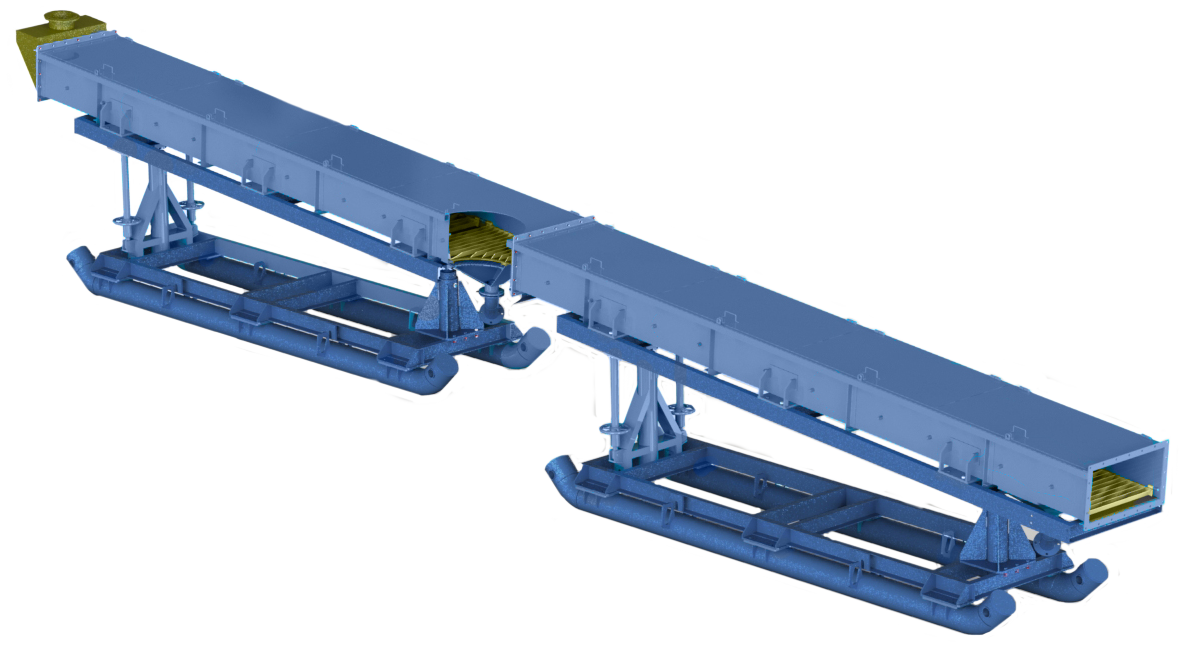

Шлюз глубокого наполнения

*Производительность шлюза по пульпе зависит от ширины желоба, высоты потока, уклона дна, типа трафарета.

Параметры ШГМ-750 ШММ-750
1. Ширина желоба, мм  760 760
2. Высота желоба, мм 400 250
3. Длина секции шлюза, мм 6100 6100
4. Количество секций в шлюзе, шт. max 2 5
5. Угол наклона шлюза, градус, в пределах 5º…12º 5º…12º
6. Высота трафаретов, мм 50 30
7. Расстояние между планками, мм 60 40
8. Крупность исходного материала, мм. 16…50 менее 16
9. Производительность объёмная по пульпе, м3/час, max 450* 150*
10.Габариты секции шлюза, мм, max
   длина (L) 12700 12700
   ширина (B) 1000 1000
   высота (H) 2700 2700
11.Масcа, кг, не более 3900 3920
