Питатель ПК-200

1. Предназначение

Питатель качающийся предназначен для дозированной равномерной подачи сыпучих материалов в технологические машины (скруббера, корытные мойки и т.д.) или транспортирующие устройства. Питатель может применяться на предприятиях горнорудной, угольной, строительной промышленности и ТЭЦ, работающих на твердом топливе.

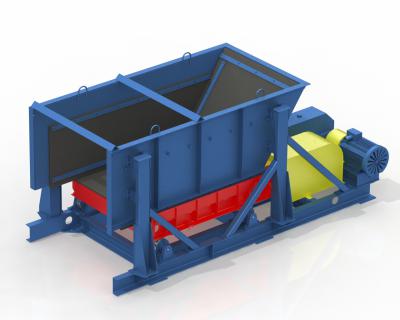

Питатель ПК-200

2. Принцып работы

Питатель представляет собой аппарат для непрерывного транспортирования материала в технологической цепи аппаратов. Исходный материал поступает из бункера в короб питателя и попадает на подвижный лоток, который совершает возвратно-поступательное движение от механизма качания. При ходе лотка «вперед» материал под действием силы трения увлекается в сторону движения, а на его место из бункера поступает новая порция материала. При ходе лотка «назад» материал, находящийся на лотке, задерживается на месте за счет давления вновь поступившего материала. Таким образом, осуществляется «проскальзывание» лотка относительно лежащего на нем материала. Вследствие этого материал осыпается через кромку лотка в технологические устройства или транспортные механизмы. Питатель устанавливается горизонтально или наклонно (по движению материала) в зависимости от крупности материала.

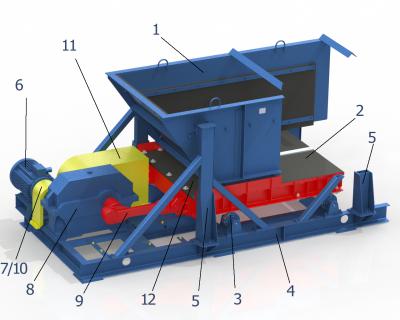

Питатель ПК-200

1-короб; 2-лоток; 3-колесная пара; 4- рама опорная; 5-опора короба; 6- двигатель; 7-муфта; 8- редуктор; 9- механизм качения; 10- ограждение; 11-ограждение; 12-скребок.

3. Техническая характеристика

Наименование основного параметра Норма
1.Производительность, т/час, не более 350
2.Крупность материала, мм. не более 400
3.Рабочая ширина лотка, мм, не более 1000
4.Рабочая длина лотка, мм 1400
5.Ход лотка, мм 200
6.Частота хода лотка, мин 17,5-35*
Габаритные размеры, м, не более
длина 3,14
ширина 1,57
высота 1,44
8.Масса, т, не более 2010

* - производительность указана с учетом хода лотка 35ход/мин
