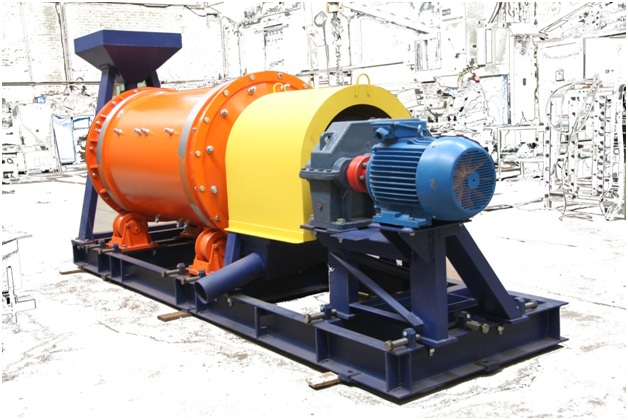

Мельница шаровая с центральной разгрузкой МШЦ – 0,9М1

Мельница шаровая с центральной разгрузкой МШЦ – 0,9М11. Предназначение

Шаровая мельница с центральной разгрузкой предназначена для тонкого мокрого измельчения рудных и нерудных полезных ископаемых.
Исходным материалом, загружаемым в мельницу, является материал с максимальной крупностью 25 мм.
Измельчающей средой шаровой мельницы являются стальные шары, диаметром 40 мм, особо высокой твердости (группа 4) по ГОСТ 7524-89. Масса шаров 1400 кг. Мелющие тела не входят в комплект поставки завода изготовителя шаровой мельницы.

2. Конструкция

  • Описание

Футеровка мельницы выполнена из резины, что значительно продлевает срок службы барабана и снижает шум при работе мельницы. Барабан мельницы вращается на металлических катках, что упрощает конструкцию и увеличивает срок службы. Мельница оснащена загрузочным и разгрузочным бункерами для удобства работы.

Мельница шаровая с центральной разгрузкой МШЦ – 0,9М1

  • Привод

Привод мельницы включает в себя асинхронный электродвигатель, цилиндрический двухступенчатый редуктор 1Ц2У-250, между которыми установлена втулочно-пальцевая муфта МУВП, закрытая кожухом. Выходной вал редуктора через высокоэластичную муфту с торообразной оболочкой соединен с разгрузочным узлом мельницы. Установлен привод на раме привода.

 Мельница шаровая с центральной разгрузкой МШЦ – 0,9М1

  • Работа

Из загрузочного бункера мельницы исходный материал поступает в барабан. В барабане материал вместе с мелющими телами (шарами) перемешивается и поднимается лифтерами. При этом движение материала с шарами приобретает водопадный характер. При соударении кусков материала с шарами и между собой происходит измельчение.
Разность диаметров загрузочного и разгрузочного отверстий барабана создает наклон пульпы в барабане в сторону бункера разгрузочного. Таким образом, разгрузка измельченного материала мельницы производится свободным истечением через разгрузочное отверстие барабана.

  • Барабан

Барабан состоит из цилиндра, к которому крепится загрузочная и разгрузочная крышки. Изнутри цилиндр покрыт резиновой футеровкой, поджатой к внутренней поверхности цилиндра лифтерами. С наружной стороны цилиндра закреплены бандажи, служащие направляющими при вращении барабана на катках. Загрузочная и разгрузочная крышки футерованы полиуретаном. В горловинах крышек вставлены полиуретановые втулки с обратным шнеком, который препятствует выходу шаров из барабана.

  • Каток

Все четыре катка мельницы имеют идентичную конструкцию. Основа катка – корпус сварной конструкции с вмонтированной неподвижной осью. На оси на двух подшипниках вращается металлическое колесо с ребордами для предотвращения осевого смещения барабана. Катки служат опорами качения при вращении барабана.

Мельница шаровая с центральной разгрузкой МШЦ – 0,9М1

 *Производительность мельницы зависит от степени измельчаемости и крупности исходного материала, диаметра и твердости мелющих тел, степени заполнения мелющими телами, частоты вращения барабана.

3. Техническая характеристика

Наименование основного параметра Норма
Внутренний диаметр барабана (без футеровки), мм, не более 998
Длина барабана (без футеровки), мм, не менее 1860
Максимальная крупность материала в питании, мм 25
Производительность*, т/ч, не более 2,0
Частота вращения барабана, мин-1 36,5
Мощность электродвигателя, кВт 22
Удельный (по производительности) расход электроэнергии кВт∙ч/т 11
Габаритные размеры, мм, не более
длина 4665
ширина 1460
высота 1960
Масса мельницы (без мелющих тел), кг, не более 3522
