1. Предназначение
Предназначен для мокрого грохочения тонкого и мелкого материала крупностью от 0,1 до 12 мм. Сита грохотов дуговых выполнены с поперечным расположением профилей. Грохота применяются на обогатительных фабриках, горно-обогатительных комбинатах.
Грохта изготовляются двух типов: односитовой и двухситовой

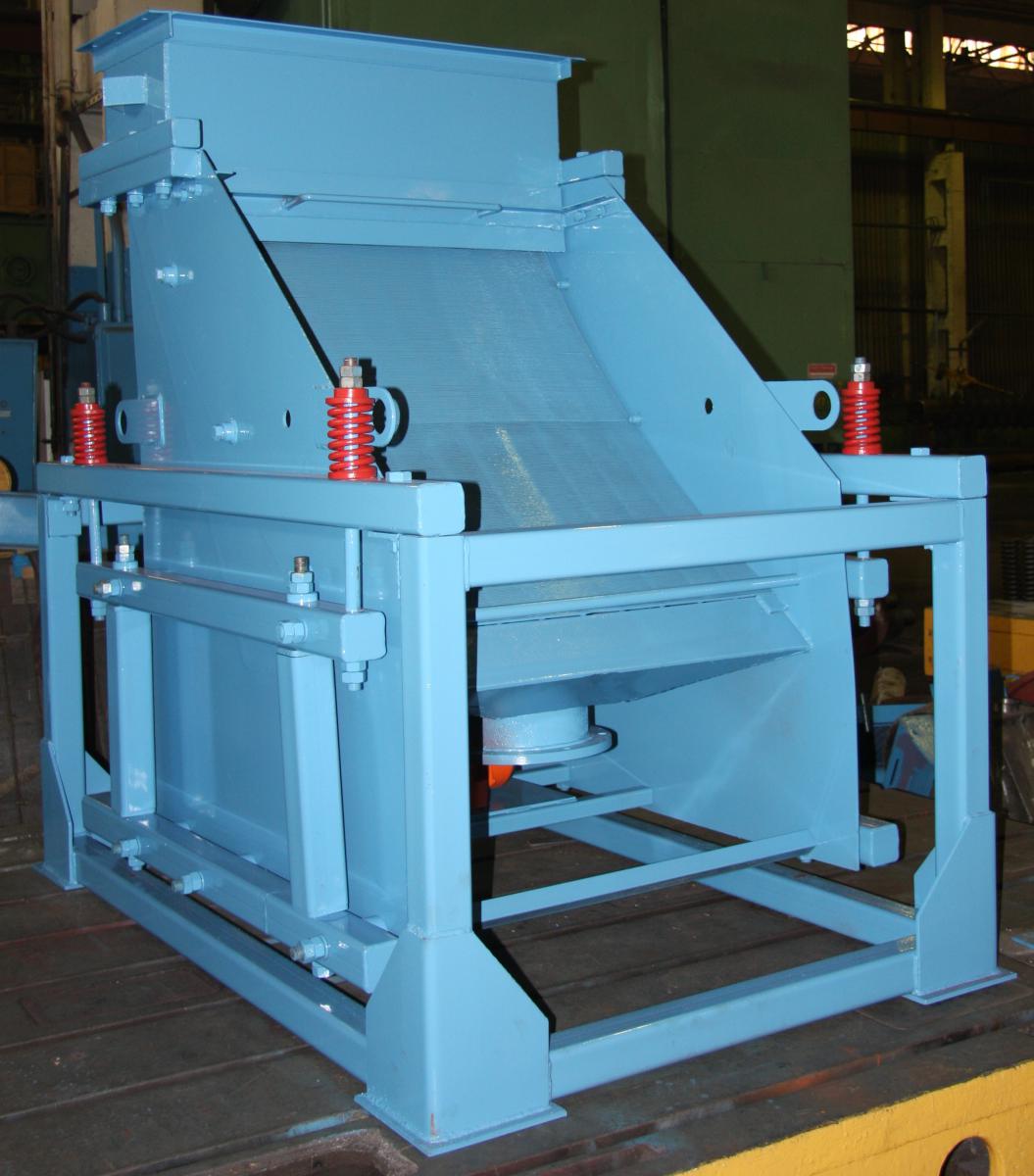

Исполнение с одним ситом
Исполнение с двумя ситами
2. Технические характеристики грохотов
|
Технические характеристики |
ГД- 1-2 |
ГД- 1А |
ГД - 3 |
|
Число сит.шт. |
2 |
1 |
|
|
Общая рабочая площадь сит,м2 |
2.0 |
1.0 |
3.0 |
|
Ширина сита.м |
1.0 |
1.0 |
1,5 |
|
Размер щели в сите, мм, в пределах* |
|
0,5-10.0 |
|
|
сито верхнее |
3,0-10,0 |
|
|
|
сито нижнее |
0,1 -3,0 |
||
|
Подача питания |
самотеком |
||
|
Объемная производительность по потоку**, мЗ/ч. не более |
150 |
100 |
300 |
|
Обеспечение вспомогательным устройством |
Вибратор ИВ-107Н |
||
|
Габаритные размеры,мм. не более |
|
|
|
|
Длина. L |
2280 |
1985 |
2930 |
|
Ширина.В |
1340 |
1340 |
1900 |
|
Высота. Н |
2560 |
2010 |
3000 |
|
Масса, кг |
1450 |
1025 |
1700 |
*- выбирается заказчиком
**- в зависимости от площади живого сечения сита
