Шлиходоводочный комплекс ШДК

Шлиходоводочный комплекс ШДУ1. Предназначение

Шлиходоводочный комплекс предназначен для доводки золотосодержащих концентратов гравитационных обогатительных фабрик, драг и промприборов. Комплекс так же может использоваться при переработке гравиоконцентратов полиметаллических и редкометальных руд и россыпей. Конечным продуктом обогащения является «золотая головка» с содержанием золота не менее 5% для пирометаллургической переработки на золото лигатурное.

2. Особенность

Оборудование комплекса размещено в двухъярусном модуле, установленном на полозьях, либо стационарно. Модуль оборудован вентиляцией, освещением и обогревательными приборами, а также предусмотрены мероприятия по сохранности металла. Работа модуля возможна, как в автономном режиме, так и в комплексе с действующим производством. Технологической схемой предусматривается самотек продуктов обогащения и внутренний водооборот. С учетом возможности перемонтажа пульповодов комплекс может работать по разным технологическим схемам.

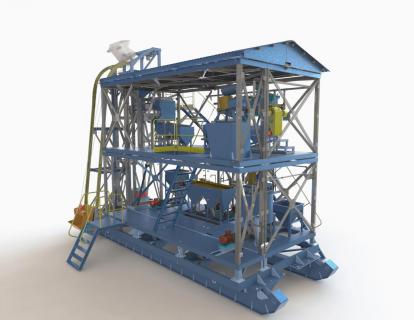

Шлиходоводочный комплекс ШДУ

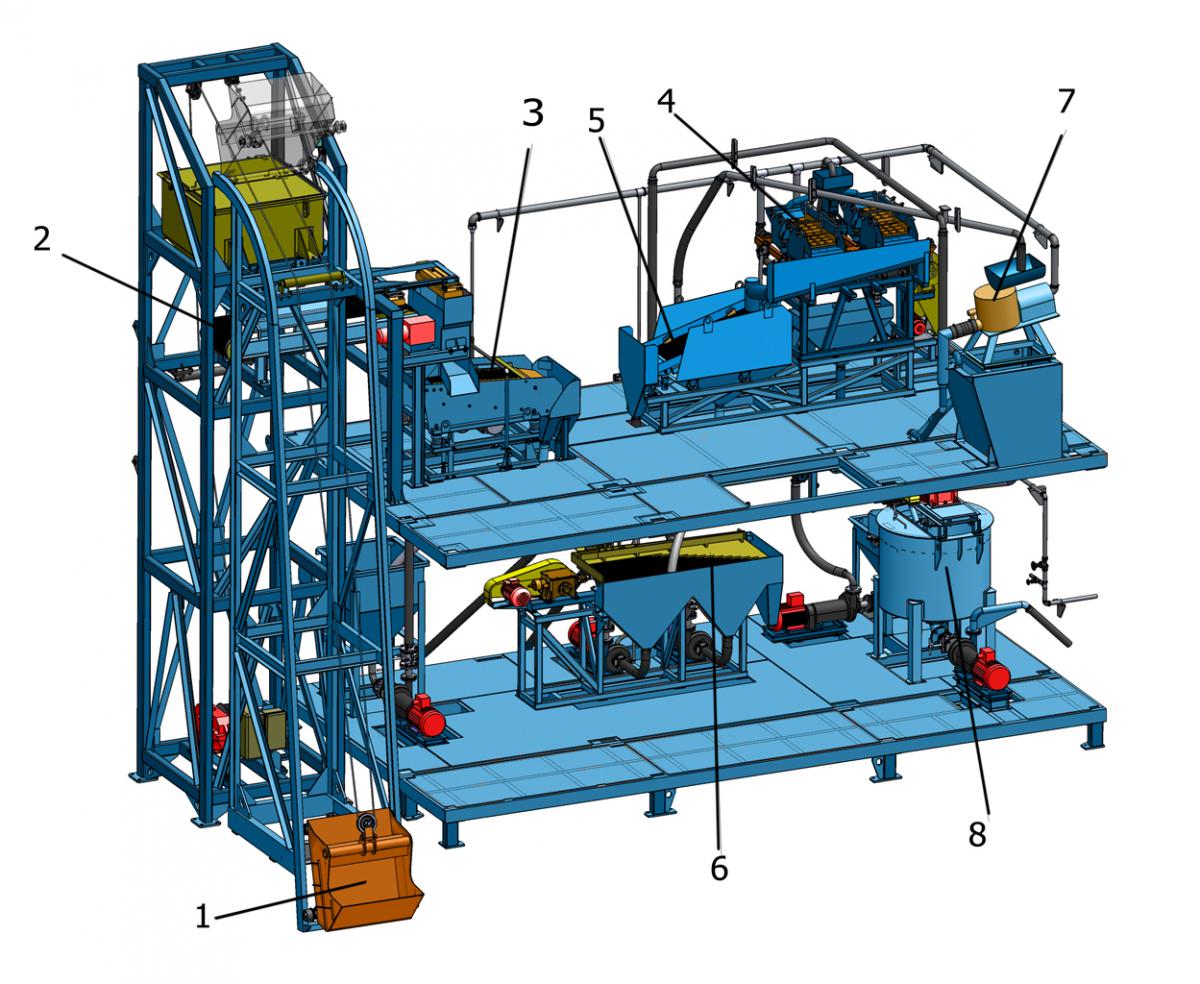

3. В состав комплекса включено следующее оборудование:

3.1.Скиповой подъемник с объемом ковша 0,12 м3. Подъем осуществляется с помощью электрической лебедки ТЭЛ-1 грузоподъемностью 1 т.
3.2.Ленточный питатель. Питатель оснащен дозирующим шибером для равномерной подачи обогащаемого материала и частотным преобразователем для управления скоростью ленты. Над питателем установлен магнитный сепаратор СНм-600 для улавливания железосодержащих включений.
3.3.Вибрационный грохот ГВ-0,6. Предусмотрен для отделения материала крупностью более 8 мм. Частота колебаний решета 25 Гц, амплитуда колебаний 3 мм.
3.4. Отсадочная машина с подвижным решетом Труд-0,4ПРМ2 . Частота колебаний камер машины 240…370 мин-1, максимальная амплитуда колебаний 20 мм. Размер ячейки решета 2 мм.
3.5. Грохот вибрационный типа ГВ-0.6. Привод грохота осуществляется от коромысла отсадочной машины Труд-0,4 ПРМ2. Размер ячейки сита 1 мм.
3.6. Концентрационный стол СКО-1-1М1 , площадь деки стола 1 м2. Частота хода деки 300…450 мин-1, длина хода деки от 6 до 16 мм. Дека изготовлена из полиуретана, привод деки осуществлен от кривошипно - шатунного механизма.
3.7. Центробежный концентратор ИТОМАК-1,0 с переодической разгрузкой концентрата. Разовый обьём концентратора 1 л. Расход промывочной воды до 5 м3/час.
3.8. Сгуститель радиальный с центральным приводом СЦ-1 с внутренним диаметром чана 1 м. Удельная поверхностная нагрузка по питанию не более 8 м3/м2·час. Устанавливается для организации оборотного водоснабжения.
Комплекс оборудован 5 насосами(ПР12,5/12,5), ёмкостями, дренажными приямками.

Шлиходоводочный комплекс ШДУ

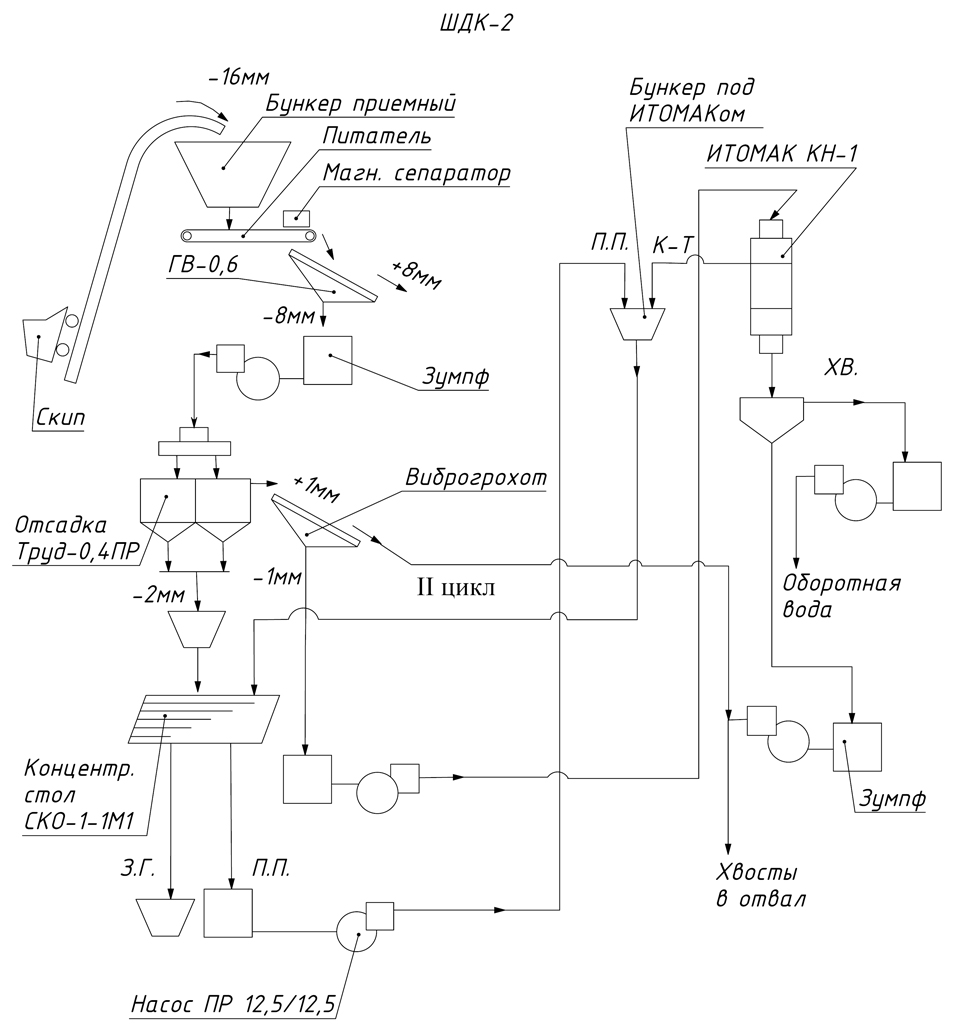

Переработка исходного материала в комплексе может проходить в два цикла.
1-й цикл – основной, в результате которого после обогащения получают три продукта: концентрат, промпродукт и хвосты. В процессе этого цикла происходит накопление промпроду
кта. 2-й цикл. В процессе этого цикла происходит доводка накопленного промпродукта с получением концентрата и хвостов.
Исходный материал, подаваемый в комплекс, имеет максимальную крупность 16 мм. Производительность комплекса по исходному продукту до 2 т/час.
Модуль оборудован вентиляцией, освещением и обогревательными приборами. В помещении поддерживается температура не ниже 12˚С.
Управление оборудованием комплекса осуществляется с центрального шкафа управления на втором ярусе комплекса. Так же возле каждой единицы оборудования имеется индивидуальный пост управления. Шкаф управления позволяет производить включение и выключение оборудования по поточно – транспортной системе.
При необходимости возможна комплектация комплекса дизель – электрической установкой.

4. Техническая характеристика

Наименование основного параметра Норма
Исходный материал крупностью, мм 16,0
Производительность, т/час 2,0
Установленная мощность, кВт 33,5
Габаритные размеры, мм, не более
длина 10100
ширина 6580
высота 7640
Масса комплекса, т 24,5
