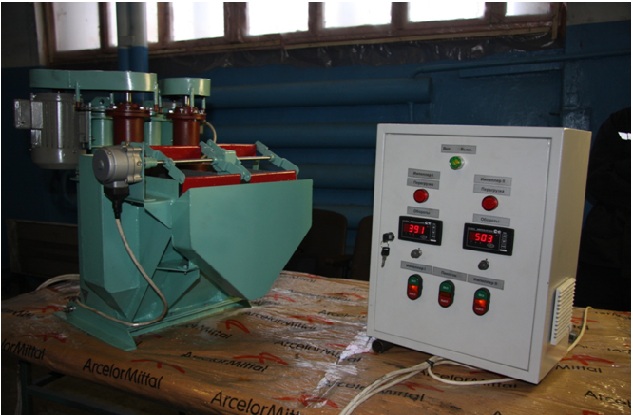

Флотомашина МФЛ-012М

1. Предназначение

Машина флотационная лабораторная МФЛ-012М предназначена для процесса пенной флотации в периодическом и непрерывном режиме. Флотомашина данного типа применяется в лабораториях обогащения обогатительных фабрик, в научно-исследовательских институтах и ВУЗов для исследования обогащения измельченных руд.

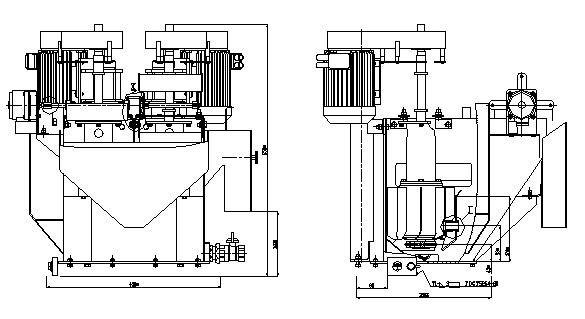

2. Конструкция

• Описание

Флотомашина МФЛ-012М, является двухкамерной. Пульпа, поступающая через загрузочный карман, попадает в зону работы блока импеллера. Импеллер перемешивает пульпу с, поступающим из атмосферы по полому валу импеллера, воздухом за счет эжекции. Восходящие потоки пульпы выносят из зоны аэрации минеральные частицы, прикрепленные к воздушным пузырькам, в зону флотации, образуя пенный слой. Пенный слой снимается лопатками пеногона в пенный желоб. Выход промпродукта осуществляется через разгрузочный карман.

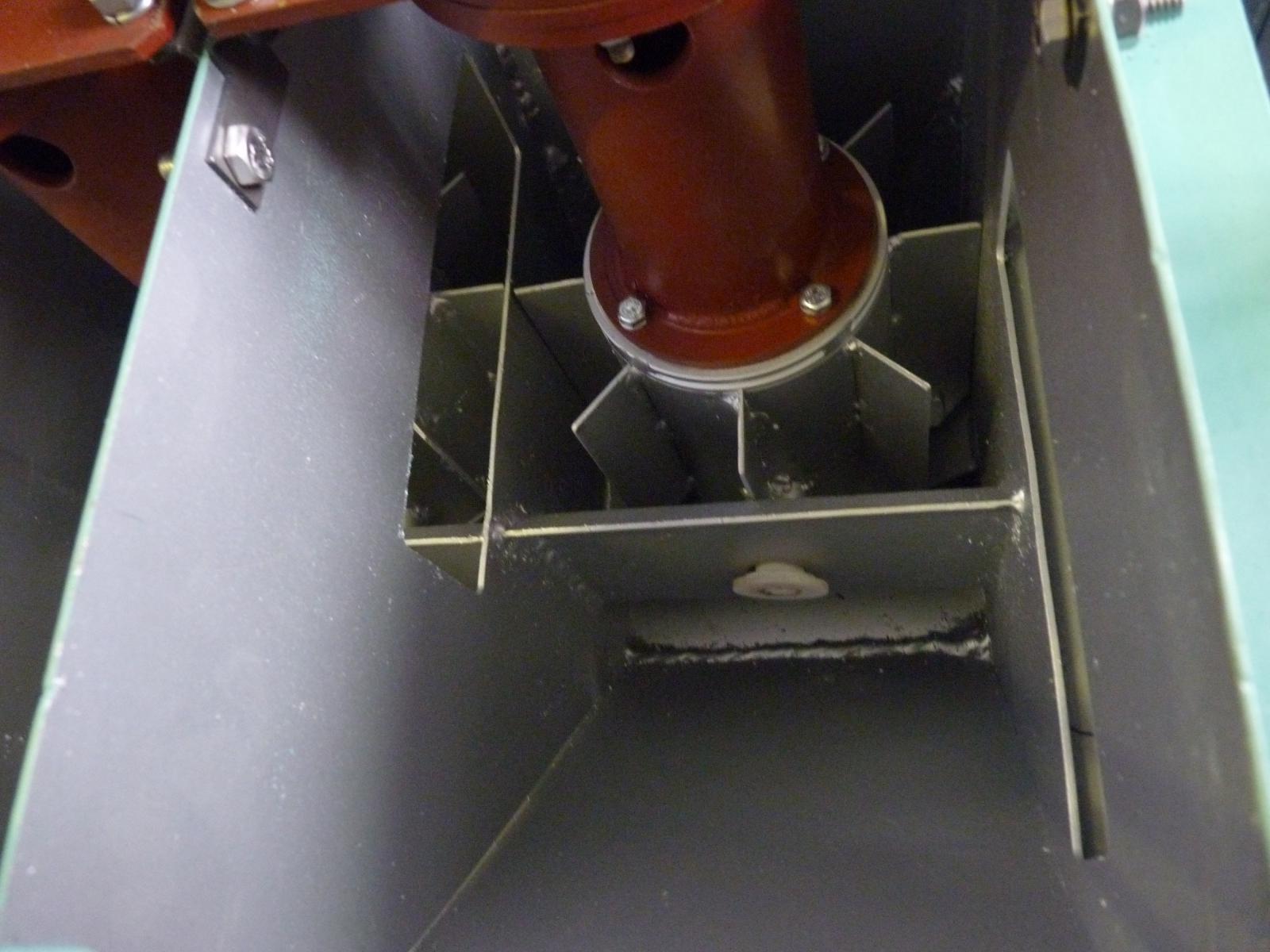

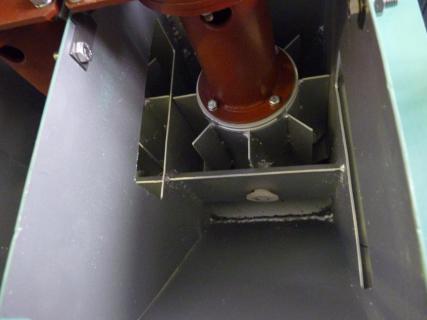

• Блок импеллера

Блок импеллера состоит из корпуса подшипников циркуляционной трубы, над импеллерного колпака, вала импеллера, импеллера и шкива, закрепленного на валу импеллера при помощи цанги. В корпусе подшипников установлены роликовые подшипники. Импеллер, вал импеллера и над импеллерный колпак выполнены из нержавеющей стали.

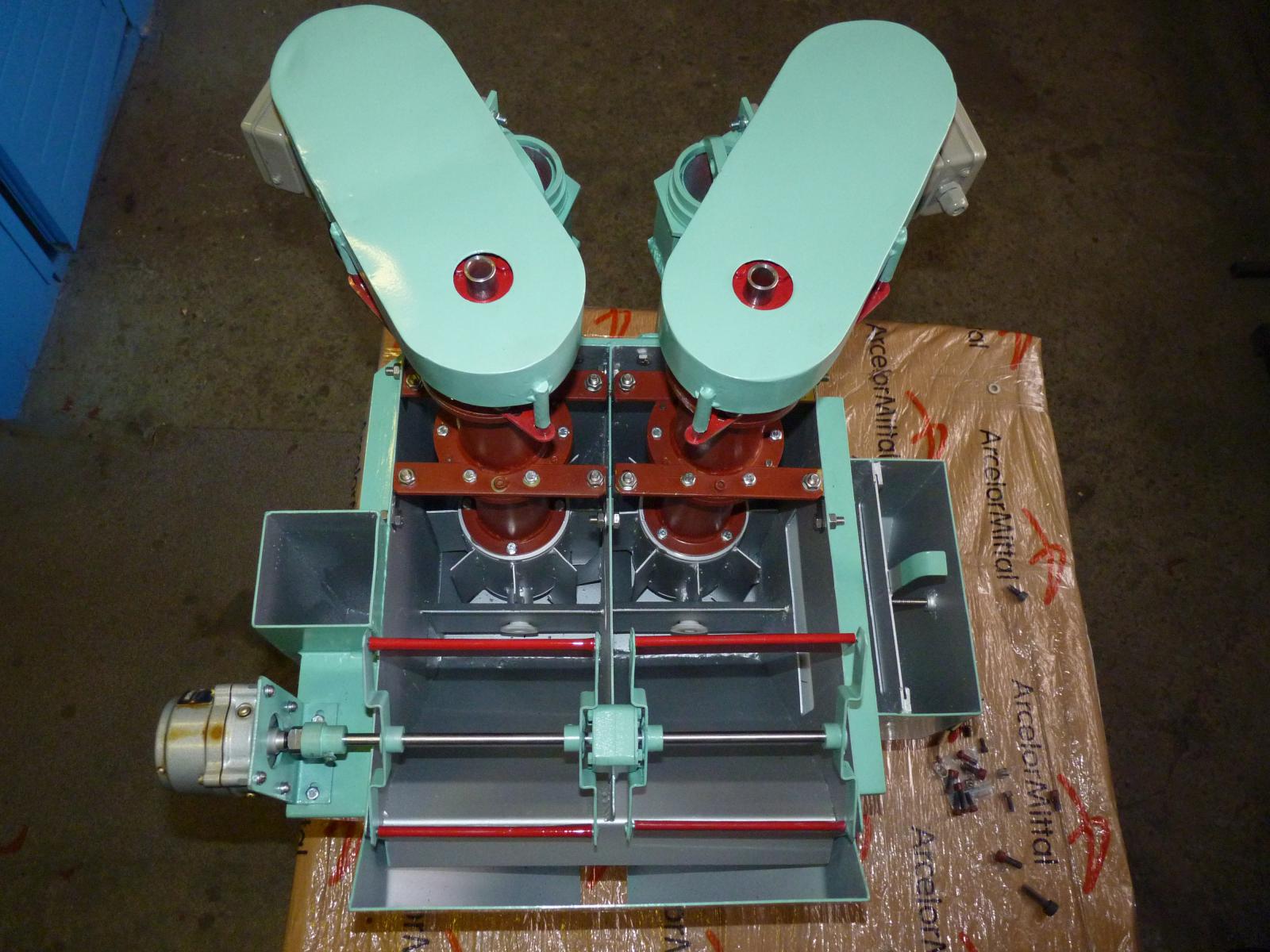

• Секция двухкамерная

Секция двухкамерная состоит из корпуса секции установленного на опорной раме, с установленным на передней стенке пенным желобом. В разгрузочный карман корпуса установлен регулировочный шибер. Все элементы секции выполнены из нержавеющей стали.

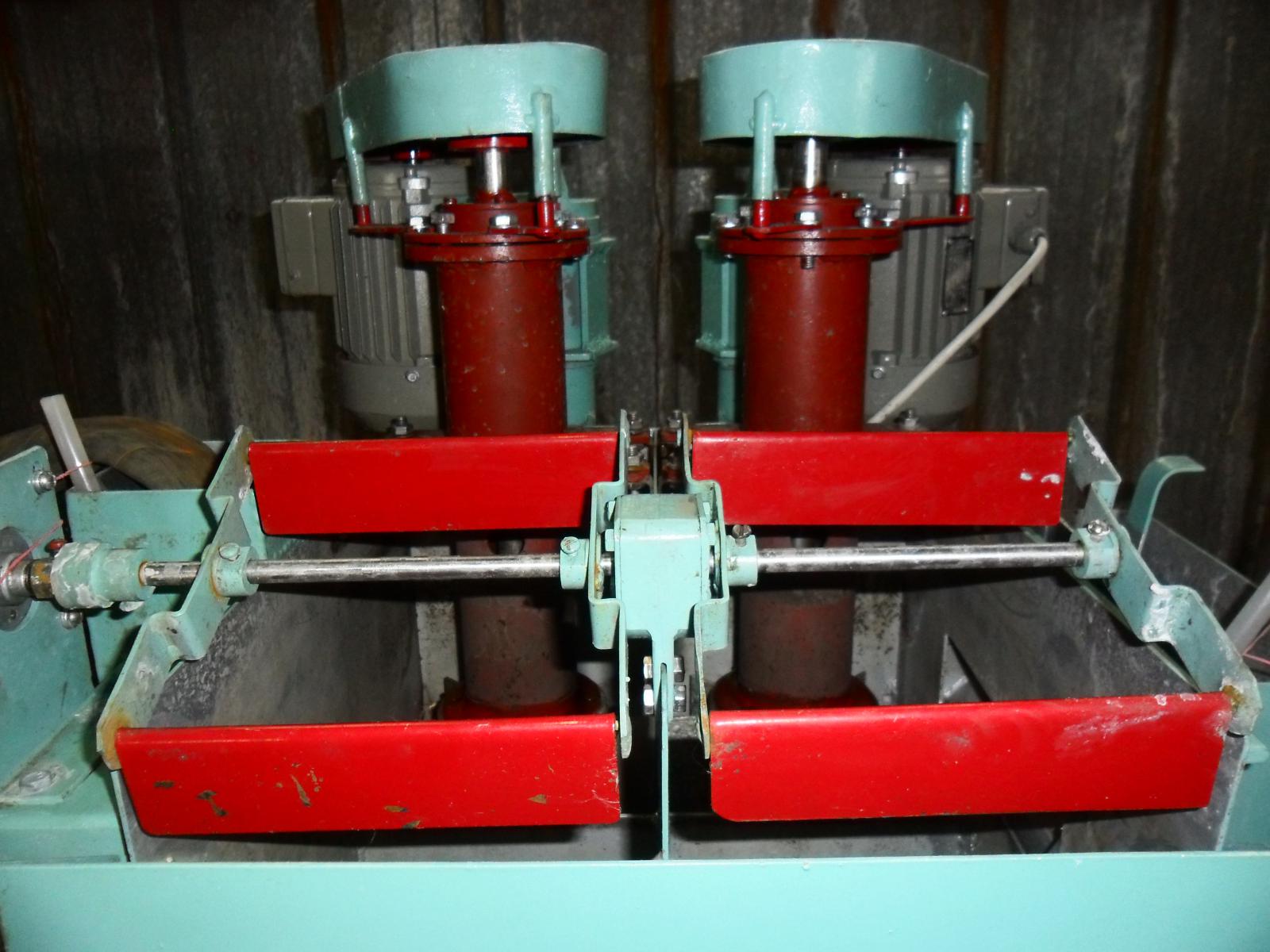

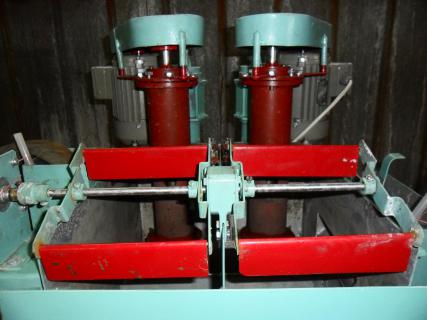

• Пеногон

Пеногон состоит из корпуса подшипников, вала пеногона, с установленными на него, рамками пеногона. На рамку пеногона навешиваются лопасти.

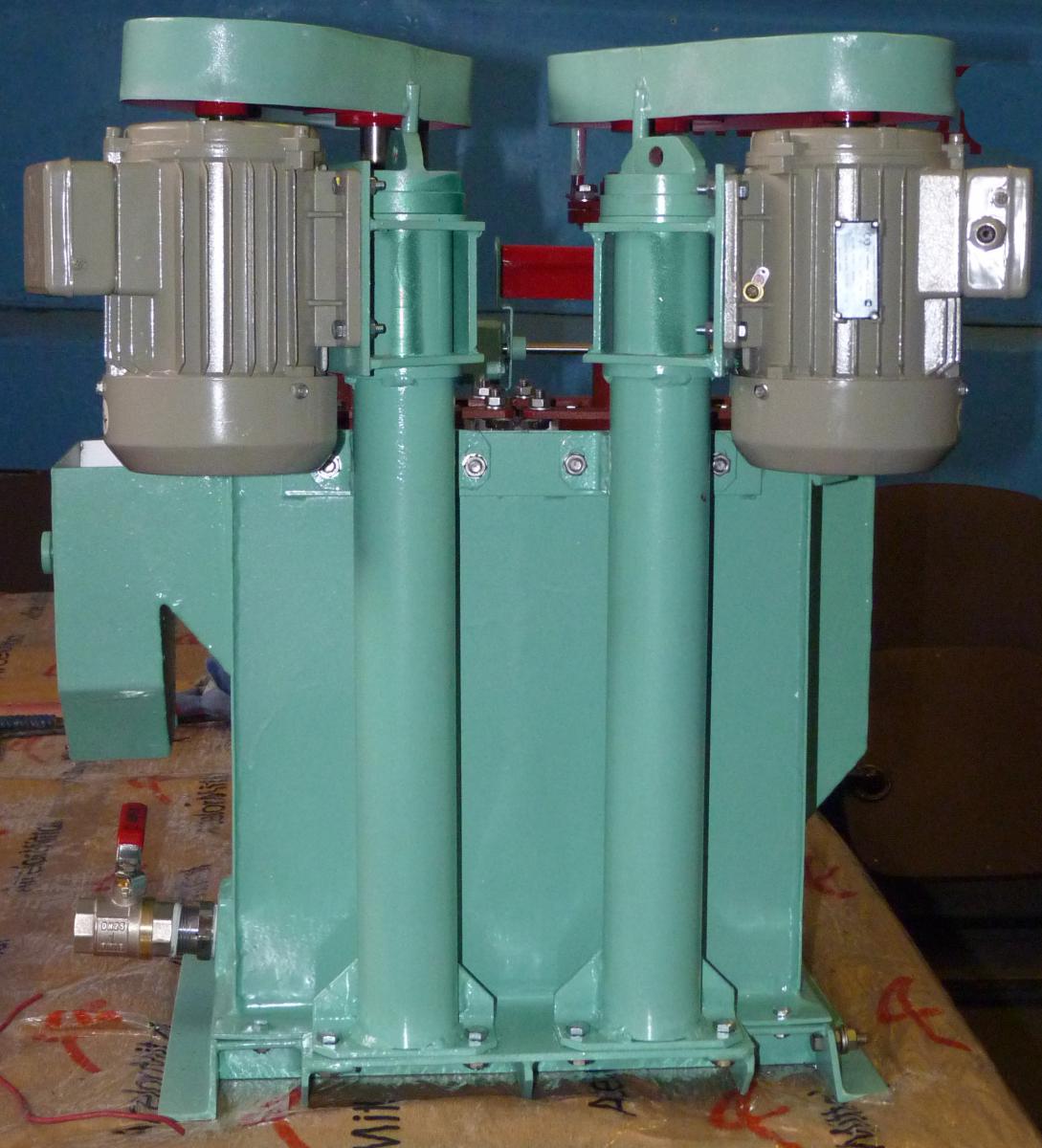

• Стойка привода с электродвигателем

Стойка состоит из вертикальной трубы с установленной на ней поворотной подмоторной плитой и электродвигателем.

3. Техническкая характеристика
