1. Предназначение
Комплекс приготовления флокулянтов (КПФ) предназначен для приготовления раствора из сухих порошковых флокулянтов с концентрацией 0,1% и последующей дозированной подачей готового раствора. Применение станции позволит:
- увеличить скорость осаждения твердых частиц в сгустителях;
- повысить чистоту слива в сгустителях;
- получить более обезвоженный (плотный) сгущенный продукт.
2. Основные технические данные станции
| Параметры | КПФ-0,15 | КПФ-0,3 | КПФ-0,7 | КПФ-1,3 |
| 1.Производительность по готовому раствору м³/час | 0,15 | 0,3 | 0,7 | 1,3 |
| 2.Габаритные р-ры, мм, не более | ||||
| длина (L) | 1455 | 1730 | 2300 | 3200 |
| ширина (B) | 710 | 900 | 1300 | 1800 |
| высота (H) | 2080 | 2200 | 2600 | 2150 |
| 3.Масса, кг | 485 | 950 | 1250 | 1400 |

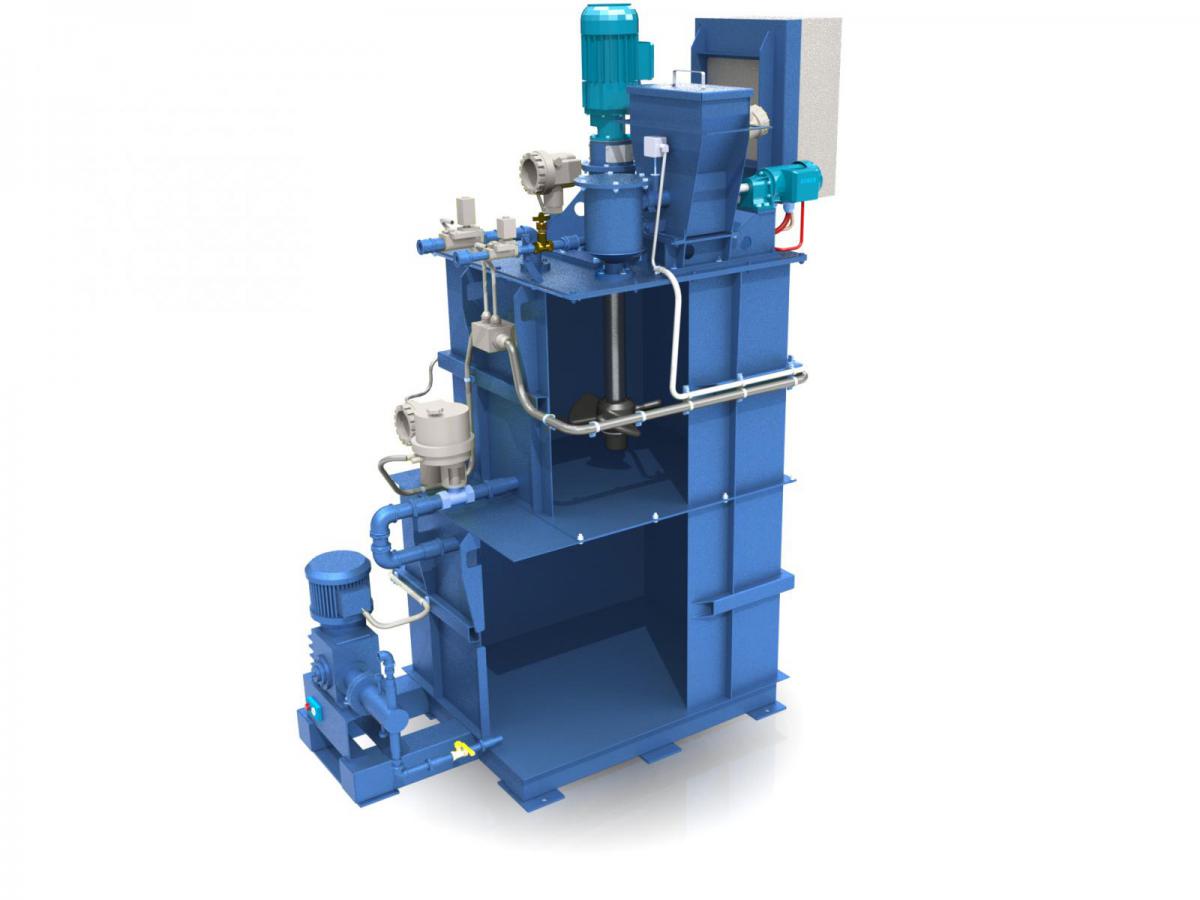

3. Сведения о конструкции основных узлов станции
Бак приготовления раствора изготовлен из нержавеющей стали. На крышке бака установлен блок привода; дозатор и уровнемер. Для наполнения бака водой предусмотрен водовод.
Блок привода состоит из стойки с подшипниковой опорой вала привода и перемешивающего устройства. На стойке привода имеется опора для установки мотор-редуктора . Вращение от мотор-редуктора на вал привода передается через муфту.
Дозатор включает в себя:
– бункер для сухого порошка;
– диспергатор для предварительного смачивание порошка;
– шнек для подачи порошка в диспергатор.
Патрубок бункера оснащен кольцевым нагревателем . Температура нагрева регулируется термостатом . Нижний уровень порошка в бункере контролируется датчиком предельного уровня.
Перекачивающий насос предназначен для перекачки готового раствора из бака приготовления в расходный бак.
Дозировочные насосы служат для подачи раствора из расходного бака в сгустители.
