Сгуститель пластинчатый (СП) предназначен для сгущения, обесшламливания продуктов обогащения, а также осветления оборотной воды и растворов легко и средне осаждаемых материалов. применяется на горно-обогатительных комбинатах, предприятиях металлургической промышленности, а так же при переработке нефтесодержащих песков.
|
Параметры |
СП-0.3 |
СП-1А |
СП-2А |
СП-4А |
СП-6А1* |
СП-8А** |
СП-12А1** |
СП-16 А** |
СП-20** |
|
1. Производительность по исходному материалу. м3/час |
7,5 |
25 |
50 |
100 |
150 |
200 |
300 |
400 |
500 |
|
2. Площадь поверхности зеркала слива. м2 |
0.3 |
1 |
2 |
4 |
6 |
8 |
12 |
16 |
20 |
|
3. Площадь осаждения эффективная, м2 |
6 |
20 |
40 |
80 |
120 |
160 |
240 |
320 |
400 |
|

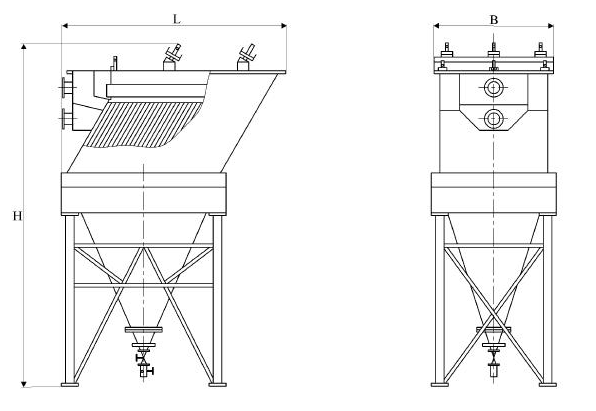

4. Габаритные размеры, мм |
|
|
|
|
|
|
|
|
|
|
длина (L) |
1660 |
2550 |
2550 |
3900 |
2550 |
3900 |
3900 |
3900 |
3900 |
|
ширина (В) |
11(4) |
1160 |
2190 |
2190 |
6700 |
4430 |
6700 |
8950 |
11150 |
|
высота (II) |
3850 |
4700 |
5150 |
6100 |
5150 |
6100 |
6100 |
6100 |
6100 |
|
5. Масса, кг |
1070 |
2090 |
3750 |
6200 |
11500 |
12240 |
21X60 |
29270 |
36870 |
Производительность по исходному материалу указана для легкосгушаемых пульп. Для прочих пульп производительность определяется расчетом по удельной нагрузке на площадь зеркала слива, которая определяется лабораторными исследованиями при сгущении конкретной пульпы с применением конкретных флокул янтов.
* Модульный, состоит из базового СП-2А.
** Модульный, состоит из базового СП-4А.
