1. Предназначение

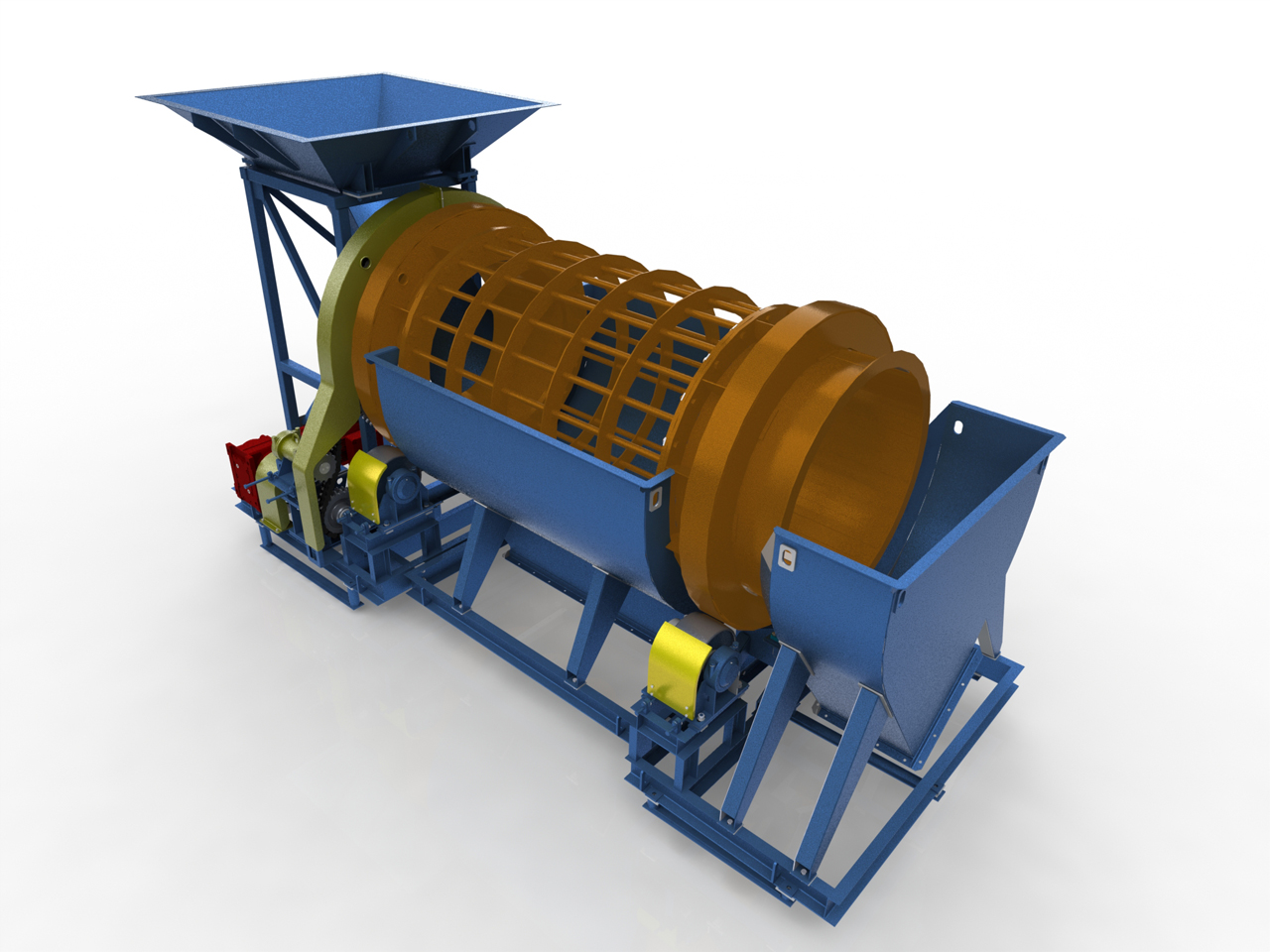

2. Конструкция

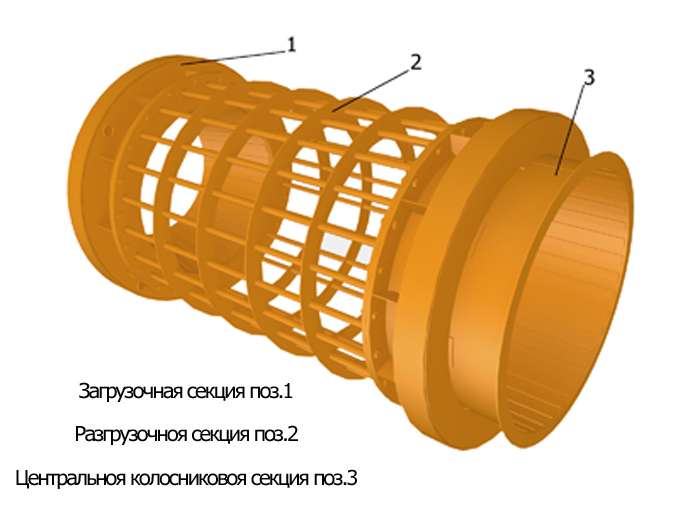

Барабан состоит из нескольких частей: двух цилиндрических секций: загрузочной поз.1, разгрузочной поз.2 и центральной колосниковой секции поз.3. Колосниковая секция выполнена из стальных стержней диаметром 50 мм, щель между которыми составляет 200 мм. Все секции барабана соединены между собой с помощью фланцевых соединений. Внутри загрузочной и разгрузочной секций по образующей наварены накладки для уменьшения износа. Барабан устанавливается на металлические опорные катки. Вращение барабану передается от привода с помощью цепной передачи, для чего на загрузочной секции закреплен зубчатый венец, состоящий из четырех частей.

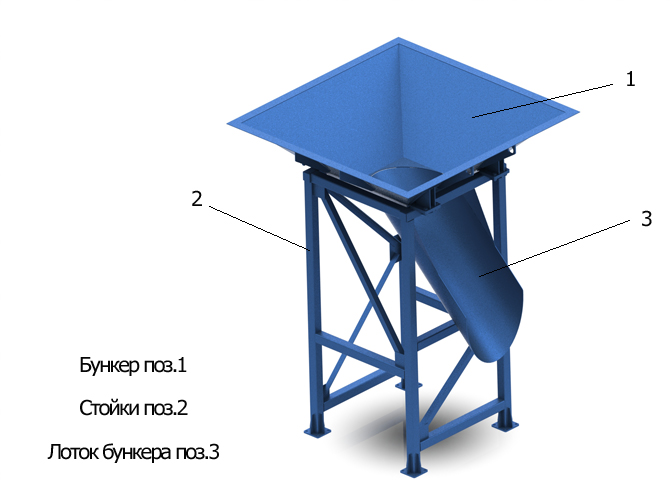

Бункер (рисунок 4.3) состоит из двух частей: бункера поз.1 и стойки поз.2, выполненных из стальных листов и металлических уголков. Бункер со стойкой соединены между собой болтовыми соединениями. Лоток бункера поз.3 имеет достаточный уклон днища для самотечного прохождения кускового материала. Бункер устанавливается и крепится болтовыми соединениями на раме основания.

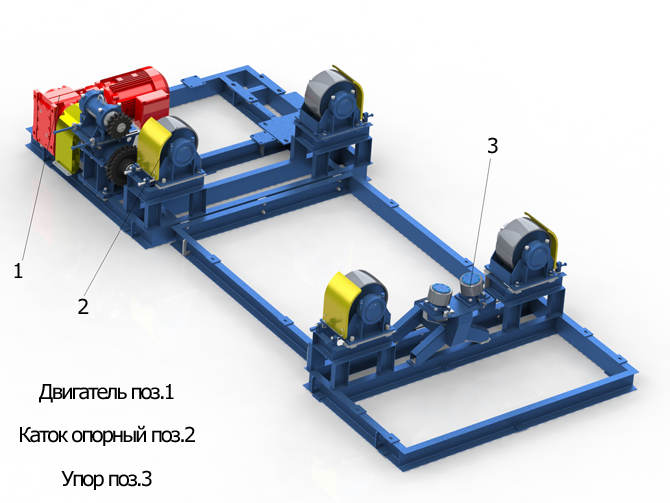

Рама выполнена сварной и состоит из трех основных частей: рамы привода, рамы опорной и промежуточной рамы, соединенных между собой болтовыми соединениями. Поз.1-Привод устанавливается на раме, выполненной из швеллеров и соединенных сваркой. В состав привода входят следующие основные части: - конический мотор - редуктор производства SEW Eurodrive; - втулочно - пальцевая муфта, закрытая ограждающим кожухом; - механизм привода, передающий вращение от мотор - редуктора на ведущую звездочку цепной передачи; - прижимная звездочка для натяжения цепной передачи. Поз.2-Каток опорный состоит из металлического колеса, ось которого вращается на двух роликовых подшипниках, вмонтированных в корпус катка. Корпус катка крепится к раме болтами. Поз 3-Упор состоит из кронштейна с установленными на нем двумя роликами и служит для предотвращения перемещения барабана в продольном направлении. Упорный ролик представляет собой колесо с металлическим бандажом, вращающееся на вертикальной оси. Ролик имеет возможность перемещения в сторону бандажа разгрузочной секции барабана посредством упорных болтов.

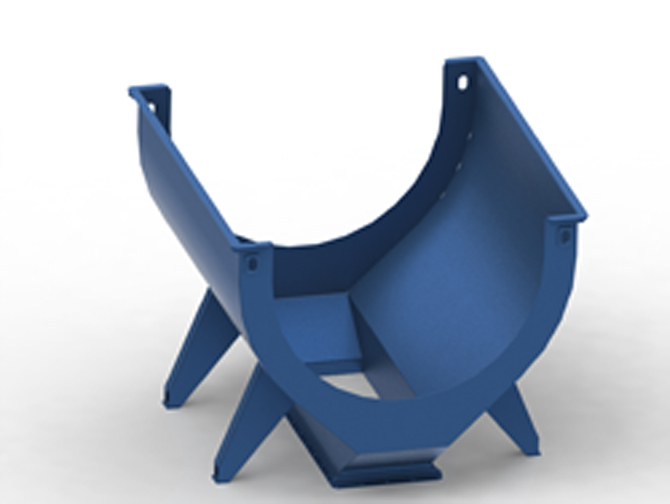

Разгрузочный бункер для валунов служит для сбора надрешетного материала крупнее 200 мм. Изготавливается из стального листа с помощью сварки.

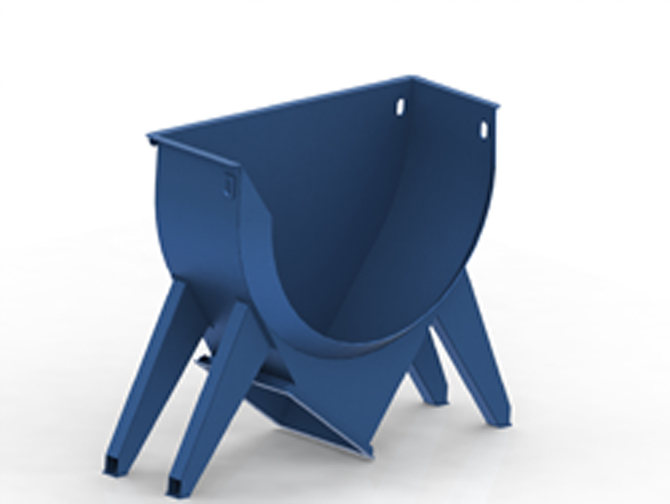

Разгрузочный бункер выполнен сварным из стального листа и служит для сбора подрешетного материала крупностью менее 200 мм
3. Техническая характеристика
| Наименование основного параметра | Норма |
|---|---|
| Производительность, т/ч, не более | 200 |
| Максимальная крупность исходного материала, мм | 500 |
| Крупность готового продукта, мм, не более | 200 |
| Внутренний диаметр барабана, мм, не более | 1750 |
| Рабочая длина барабана, мм, не более | 2520 |
| Диаметр загрузочного отверстия, мм. не более | 1185 |
| Частота вращения барабана, мин-1 | 14 |
| Потребляемая мощность, кВт, не более | 55 |
| Продольный угол наклона валуноотделителя, градус | 1; 2 |
| Габаритные размеры, мм, не более | |
| длина | 7100 |
| ширина | 3300 |
| высота | 3950 |
| Масса, кг, не более | 11700 |
