Грохот вибрационный ГВ-06

Грохот вибрационный ГВ-061. Предназначение

Грохот вибрационный ГВ-06 предназначен для классификации и рассева проб угля и других твердых материалов. Рекомендуется для применения в различных отраслях промышленности –химической, металлургической, строительной, при строительстве дорог, в градостроительстве и т.д. Может комплектоваться ситом с другими размерами ячеек. В качестве привода используются модернизированные мотоp - вибpатоpы.

2. Конструкция

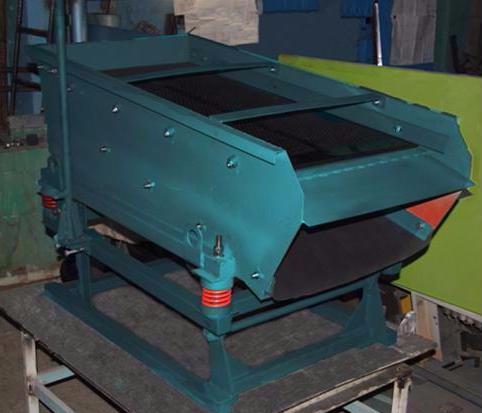

  • Описание

Материал подается в загрузочную часть корпуса. Далее за счет вибрации, создаваемой вибраторами, материал поступает на сито, где классифицируется на два продукта: надрешетный и подрешетный. Надрешетный материал (более крупный) выводится из технологического процесса. Подрешетный материал (нужного размера) направляется на дальнейшее обогащение.

Грохот вибрационный ГВ-06

  • Пружины

Корпус опирается на пружины установленные на раме поворотной, которые принимают на себя колебательные движения возникающие от работы вибраторов.

Грохот вибрационный ГВ-06

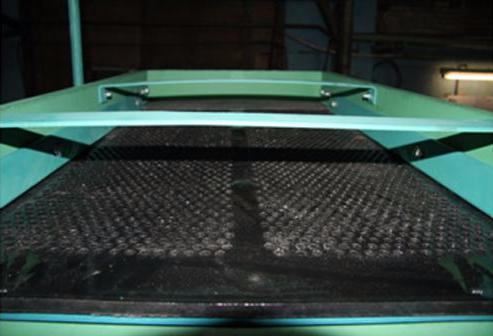

  • Сито щелевое

С целью создания эффективного продвижения материала по ситу щелевому грохот снабжен талрепами посредством которых меняется угол наклона корпуса. После регулировки угла наклона корпуса раму поворотную зафиксировать ограничителем. В случае подачи материала обладающего некоторой вязкостью на опорной раме установлен трубопровод для дезинтеграции материала.
В случае работы вибратора на минимальном угле наклона 50 просеивающей поверхности (сита) допускается снять шпильки крепления пружины.

Грохот вибрационный ГВ-06

  • Вибратор электромеханический

Грохот вибрационный ГВ-06

3. Техническая характеристика

Наименование основного параметра Норма
Номинальная мощность мотор - вибратора, кВт 10,37
Количество мотор – вибраторов, шт 2
Количество просеивающих поверхностей 1
Число оборотов пеногона, об/мин 8,7
Рабочая поверхность сита, м2 0,6
Частота колебаний ванны (корпуса грохота), кол/сек 25
Амплитуда колебаний ванны (корпуса), мм, не более 3
Угол наклона просеивающей поверхности, градус 5...10
Крупность надрешетного материала, мм ›8‹16
Крупность подрешетного материала, мм ‹8
Размер ячеек сита, диаметр, мм 8
Масса грохота, кг, не более 360
Габаритные размеры, мм, не более
длина 1440
ширина 905
высота 1005
