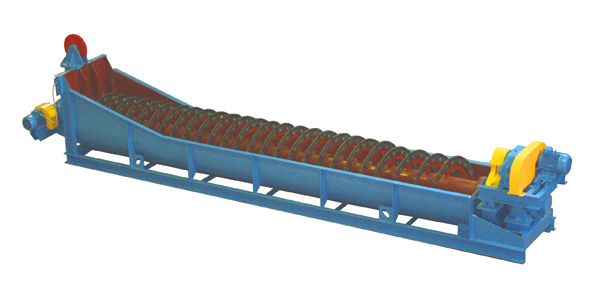

Классификатор спиральный

Классификатор спиральный

Классификатор спиральный с погружной спиралью (КСП) предназначен для разделения по крупности тонкоизмельченного материала в водной среде при обогащении руд черных, цветных металлов и других полезных ископаемых.

С погружной спиралью типа КСП. Применяется при крупности разделения 0,15мм и менее.

Применяется в горнорудной, металлургической, строительной промышленности.

Классификатор спиральный

Параметры 1КСП-10МРБ 1КСП-12МРБ1 1КСП-15МРБ 1КСП-20 1КСП-24МРБ 2КСП-12МРБ 2КСП-15МРБ
1.Производительность, т/ч
   по пескам 39,5 85 130 240 310 170 258,3
  по сливу  8,5 13 24 38 50 26 48
2.Диаметр спирали, мм 1000 1200 1500 2000 2400 1200 1500
3.Число спиралей 1 1 1 1 1 2 2
4.Частота вращения спирали, мин-1 8 7,2 6,3 6 4 7,2 6,3
5.Мощность электродвигателя привода , кВт 5,5 7,5 11 18,5 18,5 7,5х2 11х2
6.Механизма подъема,  Лебедка ручная Лебедка ручная ОН-379 Лебедка ручная, ТРЧ-5  ТЭЛ-3 Лебедка ручная, ТРЧ-5 Лебедка ручная, ТРЧ-5 Лебедка ручная, ТРЧ-5
7.Габаритные размеры, мм
  длина (L) 12385 11575 12860 17460 16095 11610 12785
    ширина (B) 2260 2800 2820 2430 4460 3940 4020
   высота (H) 5590 4440 6715 6425 5740 4440 6735
8.Масса, кг 8480 8360 15000 22850 30200 15330 26600

Классификатор спиральный с непогружной спиралью

Классификатор спиральный с непогружной спиралью (КСН)  предназначен для разделения по крупности тонкоизмельченного материала в водной среде при обогащении руд черных, цветных металлов и других полезных ископаемых.

С непогружной спиралью, типа КСН. Применяется при крупности разделения 0,15мм и выше.

Применяется в горнорудной, металлургической, строительной промышленности.

Классификатор спиральный

Параметры 1KСН-5МРБ 1КСН-7,5МРБ 1КСН-10МРБ 1КСН-12МРБ 1КСН-15МРБ 1КСН-20МРЦ 1КСН-24МРБ 1КСН-30MPH 2КСН-20МРБ
1.Производительность, т/ч
    по пескам  6,5 22 39,5 80 130 220 300 440 437,5
  по сливу  1,3 2,7 9,5 14 23 37 50 75 70,8
2.Число спиралей  1 1 1 1 1 1 1 1 2
3.Частота вращения спирали, мин-1 9,7 9,7 8 8 7,2 5,8 4 3 6,2
4.Диаметр спирали, мм 500 750 1000 1200 1500 2000 2400 3000 2000
5.Высота подъема спирали, мм 500 700 600 1100 1100 1200 1700 1700 1200
6.Мощность двигателя привода, кВт 2,2 2,2 5,5 5,5 9,5 15 18,5 30 11х2
7.Механизм подъема спирали,  Лебедка ручная Лебедка ручная Лебедка ручная ТРЧ-5 ТРЧ-5 ТРЧ-5 ТРЧ-5 ТРЧ-5 ТРЧ-5
8.Габаритные размеры, мм
  длина, L 6945 7940 9020 9680 10500 10850 12620 17425 11115
    ширина, В 826 1310 1900 2390 2600 2330 2920 4305 5204
   высота, H 1760 1885 2355 3810 4430 4965 6245 6685 5278
9.Масса, кг 1750 2900 4100 7250 10010 12650 24200 43465 27281
