Принципиальная технологическая схема представлена на рис.1.

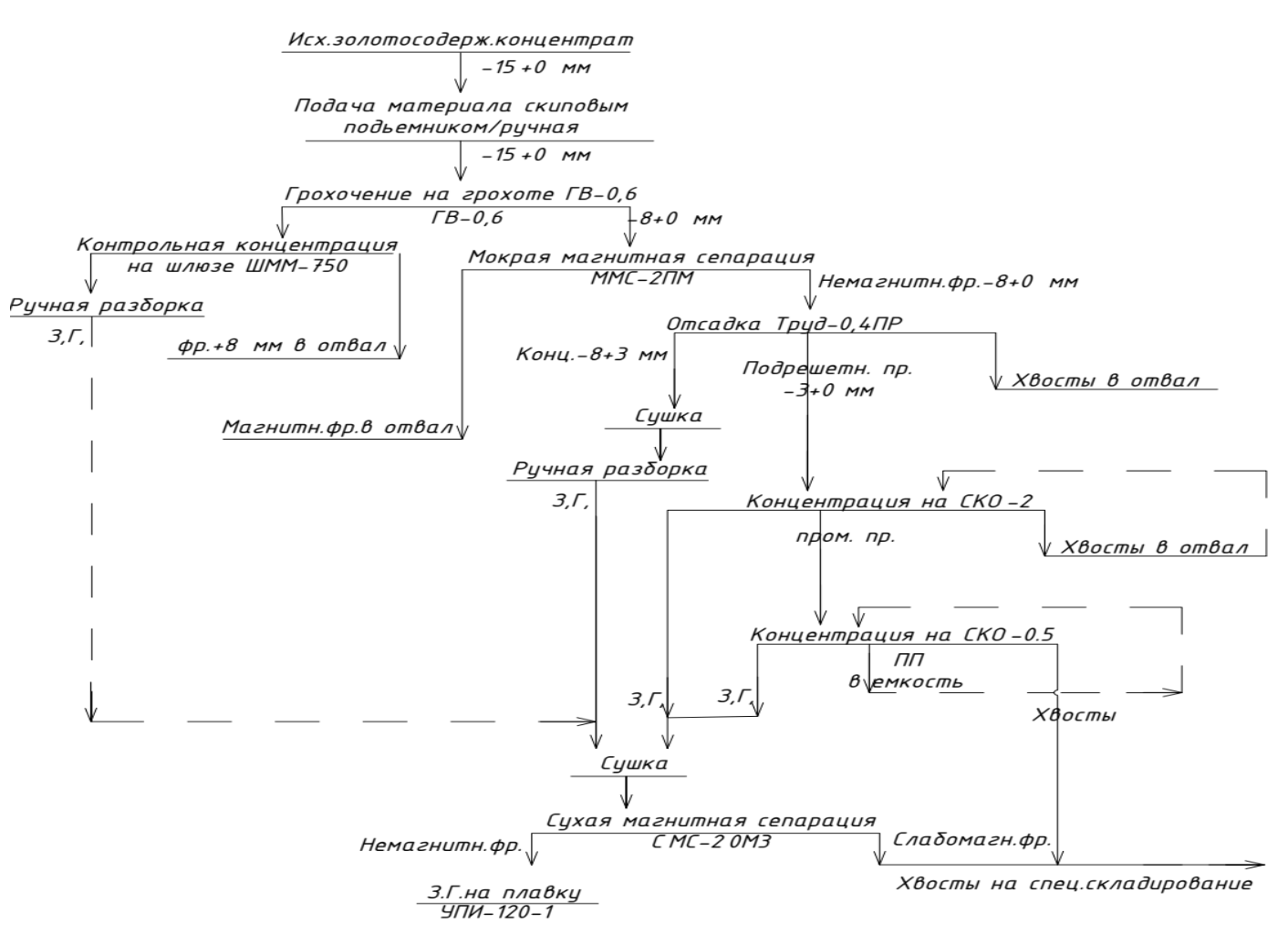

Рис. 1 — Принципиальная технологическая схема
Производительность комплекса по исходному питанию составляет 3,5- 4 т/час. Подача материала из контейнера в процесс обогащения осуществляется скиповым подъемником. Скиповый подъемник может рассматриваться отдельной опцией к комплексу доводки, если существует возможность использовать рельеф промплощадки и подачу исходного материла осуществлять непосредственно в приемное устройство грохота вибрационного ГВ-0,6. Фракция крупностью +8 мм с грохота направляется по желобу на шлюз ШММ-750, далее в открытый желоб отвальных продуктов. Материал фракцией -8+0 мм в виде пульпы из разгрузочной емкости подрешетного продукта грохота самотеком направляется на мокрую магнитную сепарацию на сепаратор ММС-2ПМ. Магнитная фракция поступает в желоб отвальных продуктов, немагнитная фракция самотеком подается в приемное устройство-пульподелитель отсадочной машины с подвижным решетом Труд-0,4ПР с автоматической разгрузкой надрешетного продукта. В процессе отсадки получают надрешетный золотосодержажий продукт (ЗГ), подрешетный золотосодержажий продукт, хвосты отсадки, которые по желобу отвальных продуктов направляются на складирование. Подрешетный продукт фракцией -3+0 мм самотеком подается на концентрационный стол СКО-2. В процессе концентрации на СКО-2 получают «золотую головку» (ЗГ), промпродукт и хвосты. Промпродукт СКО-2 направляется на вторую стадию концентрации на стол концентрационный СКО-0,5. Выход промпродукта СКО-2 по объему может не обеспечить стабильную работу СКО-0,5, тогда требуется накопление промпродукта в промежуточной емкости с последующей работой на столе СКО-0,5. Хвосты стола СКО-2 в зависимости от содержания золота направляются по желобу в спецотвал или накапливаются в емкости для контрольной концентрации на столе СКО-2. «Золотая головка» с отсадки и двух концентраций сушится и направляется на сухую магнитную сепарацию на сухой магнитный сепаратор СМС-20МЗ. Слабомагнитная фракция складируется в спецотвал. Немагнитная фракция очищенной «золотой головка» шихтуется, направляется на плавку в индукционную установку УПИ-120-1 на получение слитка.
Компоновочные решения доводочного комплекса представлены на общих видах на рис.2.
В контейнерах выполнены необходимые технологические отверстия и проемы, рамы и крепления оборудования.
Контейнер оснащен двумя пластиковыми окнами и входной дверью, окна зарешечиваются, имеют застекленные рамы, технически укрепленные.
Объект отвечает всем требованиям по сохранности, при обогащении, доводке и хранению драгметаллов.
Управление оборудованием осуществляется от эл. шкафов (выполненных в соответствии с требованиями безопасности) и кнопочных постов. В контейнерах предусмотрена система вентиляции для поддержания требуемых параметров микроклимата согласно ГОСТ 12.1.005, СанПиН 2.2.4.548.

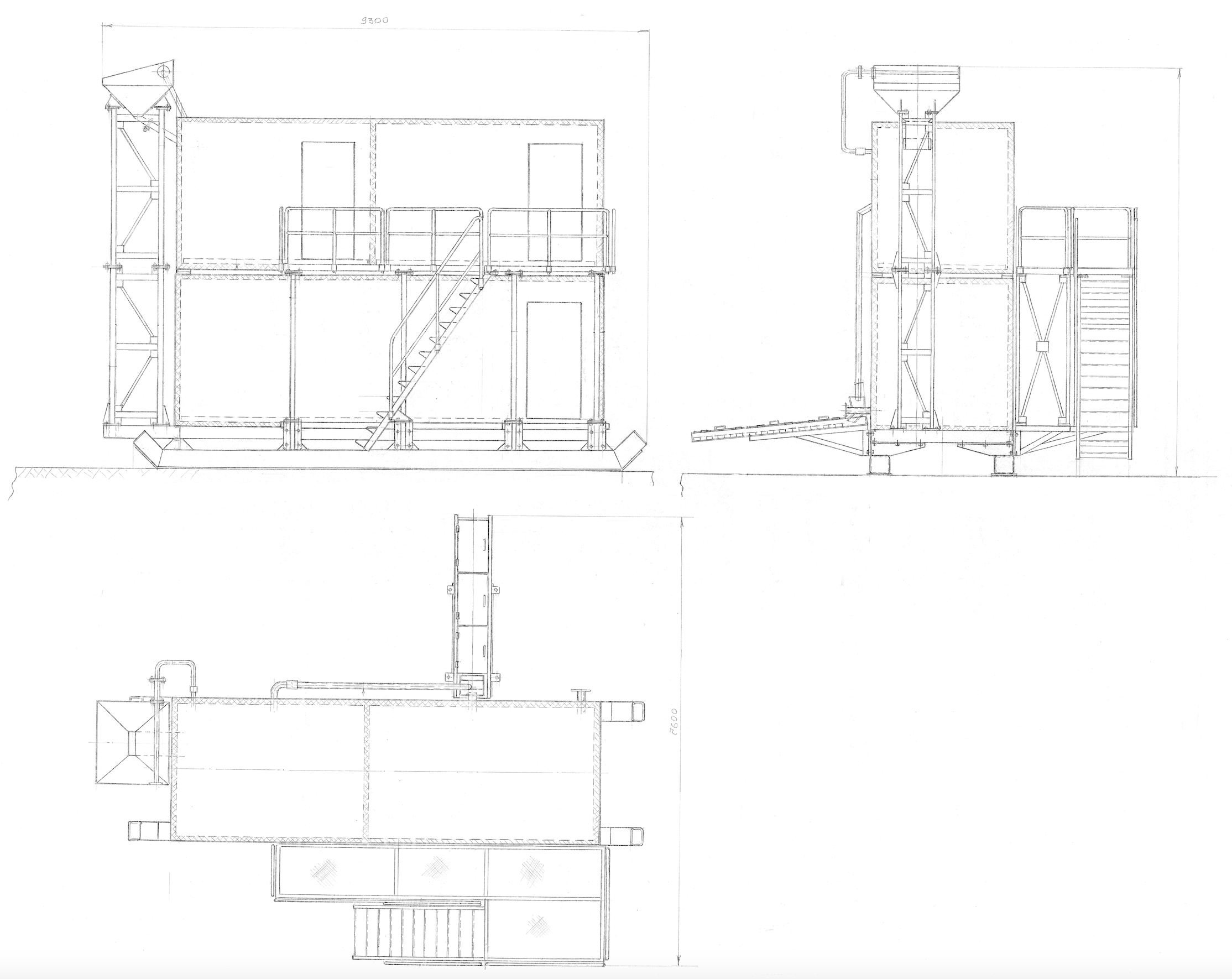

Рис. 2 — Доводочный комплекс ФМ-20

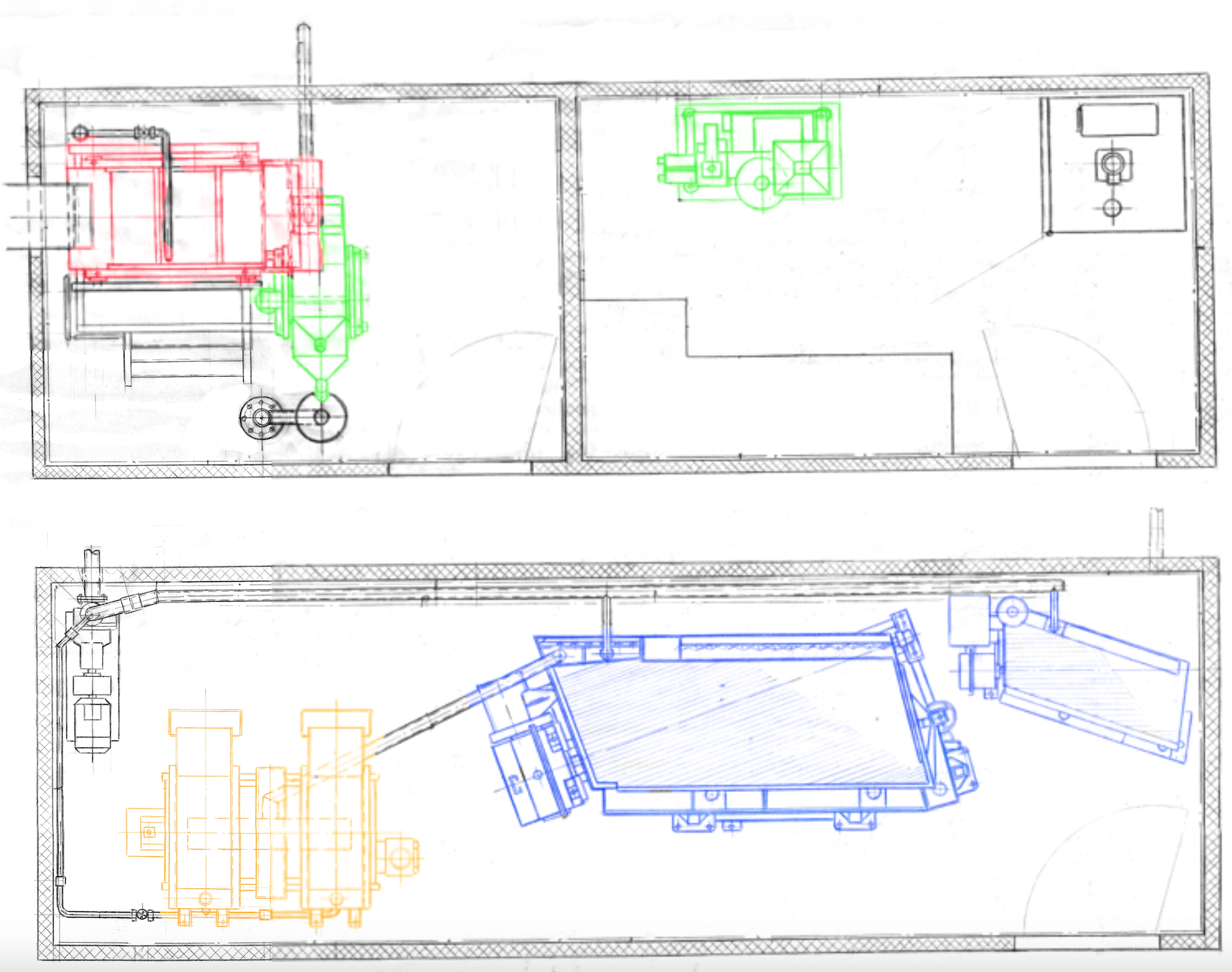

Рис. 3 — Вид сверху

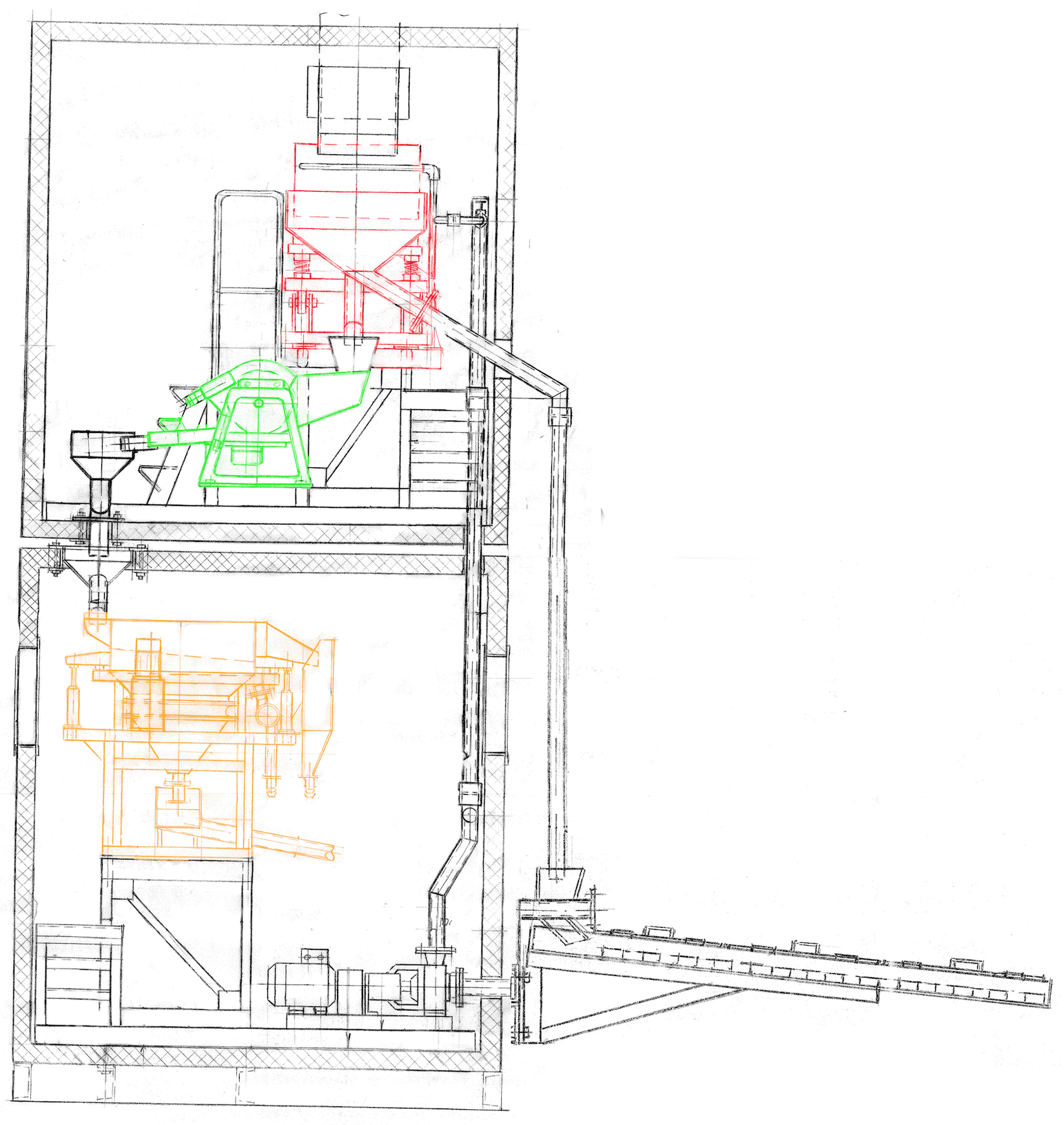

Рис. 4 — Вид сбоку
