Установка УПП-12М

Установка УПП-12М

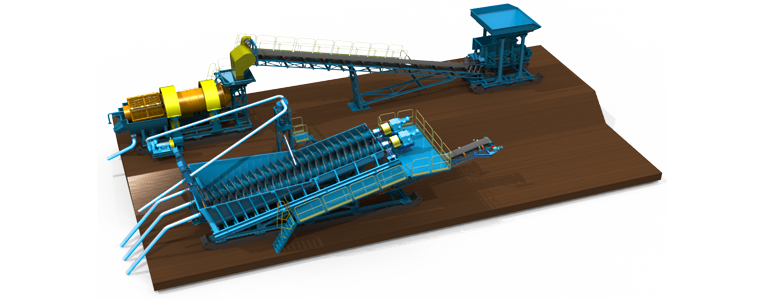

Установка УПП-12М представляет собой готовое решение для промывки песка. Состоит из приемного бункера, питателя качающегося, ленточного конвейера (2Шт), скруббер-бутары, гидроциклона и спирального классификатора, а так же всю необходимую водопроводную коммуникацию.

Техническая характеристика классификатора  двухспирального 2КСП-12МРБ
двухспирального 2КСП-12МРБ
№ п/п Наименование показателя Значение
1 Производительность, т/ч
по пескам 170
по сливу 26
2 Диаметр спирали,мм 1200
3 Число спиралей 2
4 Частота вращения спирали, мин-1/ 7,2
5 Высота подъема спирали, мм 1700
6 Угол наклона корыта, градус 15
7 Мощность электродвигателя привода, кВт 7,5х2
8 Мощность электродвигателя механизма подъема, кВт лебедка ручная
9 Габаритные размеры
длина, мм 11610
ширина, мм 3940
высота, мм 4440
10 Масса, кг 15330



Техническая характеристика гидроциклона ГЦ-360А
№ п/п Наименование показателя Значение
1 Диаметр цилиндрической части, мм 360
2 Угол конуса, градус 20
3 Диаметр питающего отверстия, мм 90
4 Диаметр входного патрубка, мм 150
5 Диаметр сливного патрубка, мм 125
6 Диаметр пескового отверстия, мм 34/48/76/96
7 Производительность при напоре 0,1МПа
(1кГ/см2/),м3//ч, не более
100
8 Габаритные размеры
длина, мм 755
ширина, мм 690
высота, мм 1715
9 Масса, кг 207



Техническая характеристика скруббер-бутара СБ-12М
№ п/п Наименование показателя Значение
1 Производительность, т/ч не более 40
2 Диаметр барабана внутренний, мм, не
более
1300
3 Диаметр загрузочного отверстия, мм,
не менее
600
4 Максимальный размер кусков в
питании, мм, не более
150
5 Продольный угол наклона скруббера,
градус, в пределах
1...4
7 Мощность электродвигателя привода,
кВт
18,5
8 Габаритные размеры
длина, мм 5360
ширина, мм 2210
высота, мм 2320
9 Масса, кг 6900



Техническая характеристика питателя качающегося ПК-200
№ п/п Наименование показателя Значение
1 Производительность, т/ч не более 200
2 Крупность материала, мм, не более 400
3 Рабочая ширина лотка, мм, не более 1000
4 Рабочая длина лотка, мм 1400
5 Ход лотка, мм 200
7 Частота хода лотка, мин-1/ 17,5-35*
8 Габаритные размеры
длина, мм 3140
ширина, мм 1570
высота, мм 1440
9 Масса, кг 201



Установка УППХ-25

Установка УППХ-25

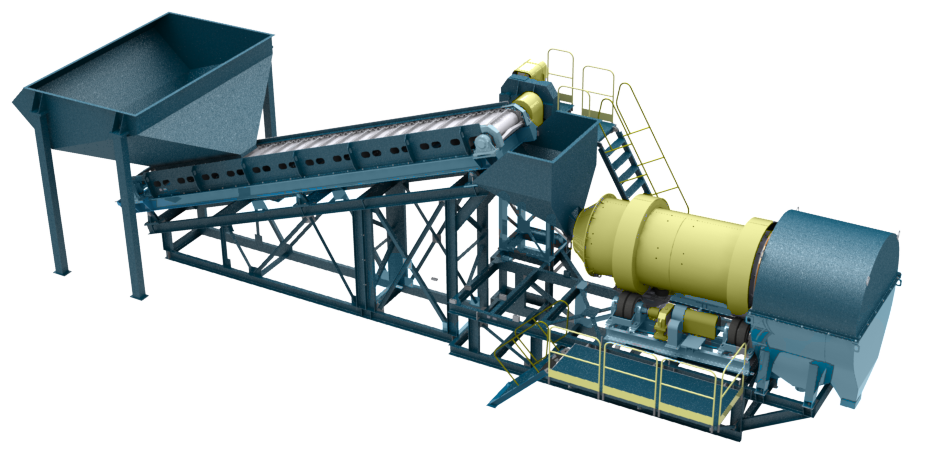

Установка УППХ-25 предназначена для дезинтеграции и последующего разделения на два класса различных продукктов. Применяется в закрытом помещении.

Основные параметры и размеры установки
Наименование основного параметра Норма
1. Производительность, м3/ч (т/ч), в пределах 10…25 (15…40)
2. Суммарная установленная мощность электродвигателей, кВт 26
3. Максимальный размер кусков в питании, мм 150
4. Габаритные размеры, мм, не более:
- длина 15180
- ширина 4900
- высота 4910
5. Масса, кг, не более 18320
Основные параметры и размеры скребкового питателя
Наименование параметра Норма
1. Ширина полотна, мм 1010
2. Длина транспортирования, мм 8330…8570
3.       Максимальный размер кусков транспортируемого материала, мм 200
4.       Производительность, м3/час, в пределах 10…25
5.       Мощность электродвигателя, кВт, не более 11
6.       Угол наклона питателя, градус, не более 20
7.       Габаритные размеры, мм, не более:
- длина 9365
- ширина 3100
- высота 1080
8.       Масса, кг, не более 7340
Основные параметры и размеры скребкового питателя
Наименование параметра Норма
1. Производительность, т/ч (м3/ч), не более 40 (25)
2. Максимальный размер кусков в питании, мм 150
3. Продольный угол наклона, градус, в пределах 2…4
4. Число сит в бутаре, шт. 1
5. Крупность получаемого продукта, мм:
- надрешетный продукт +5…-150
- подрешетный продукт -5
6. Габаритные размеры, мм, не более:
- длина 5200
- ширина 3010
- высота 2250
7. Масса, кг, не более 6000
Основные параметры и размеры скруббера СБ-12
Техническая характеристика скруббер-бутара СБ-12М
№ п/п Наименование показателя Значение
1 Производительность, т/ч не более 40
2 Диаметр барабана внутренний, мм, не
более
1300
3 Диаметр загрузочного отверстия, мм,
не менее
600
4 Максимальный размер кусков в
питании, мм, не более
150
5 Продольный угол наклона скруббера,
градус, в пределах
1...4
7 Мощность электродвигателя привода,
кВт
18,5
8 Габаритные размеры
длина, мм 5360
ширина, мм 2210
высота, мм 2320
9 Масса, кг 6900
