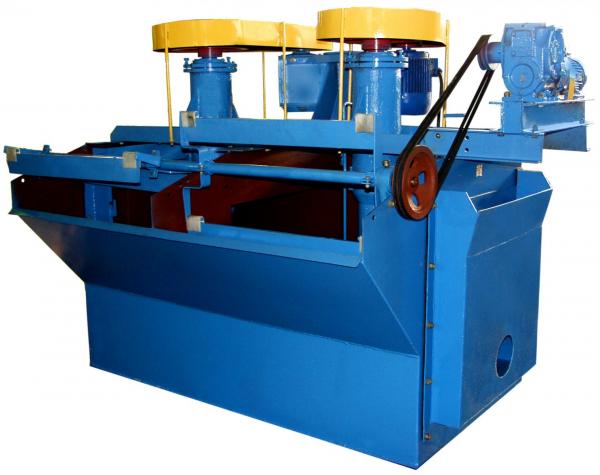

Машина флотационная

Машина флотационная

Машина флотационная многокамерная механическая  (ФМ) предназначена для обогащения руд цветных, редких и черных металлов, а так же горно- химического сырья методом пенной флотации при содержании в пульпе твердого до 40% (по массе), крупности частиц менее 0,074 мм свыше 45%, плотности твердого до 4,7 т /м³.

Применяется на обогатительных фабриках и на предприятиях химической и других отраслях промышленности.

Машина флотационная

Параметры ФМ-0,2М ФМ-0,4М3 ФМР-10 ФМ–3,2 ФМ-6,3Т
1.Производительность по пульпе, м³/мин 0,25 0,4 1,5-2,5 3,5-6 7-12
2.Вместимость камеры, м³ 0,15x2 0,37x2 1x2 3,2x2 6,3x2
3.Диаметр импеллера, мм 195 195 500 600 750
4.Мощность электродвигателя привода блока импеллера кВт, не более 3x2 3x2 5,5x2 11x2 30x2
5.Мощность электродвигателя пеногона, кВт, не более 0,55 0,55 1,1 1,5 2,2
6.Габаритные размеры , мм, не более
  длина (L) 1865 2330 2770 8825 5420
     ширина (B) 1230 1180 1980 2345 3150
    высота (H) 1260 1625 2030 2610 3000
7.Масса флотомашины, кг, не более 2-х камерная 2-х камерная 2-х камерная 2-х камерная 2-х камерная
  500 900 3280 9800 8300

                     *Количество камер определяется технологией флотации.

Машина флотационная пневмомеханическая (ФПМ) предназначена для обогащения руд цветных, редких и черных металлов, а так же горно- химического сырья методом пенной флотации при содержании в пульпе твердого до 40% (по массе), крупности частиц менее 0,074 мм свыше 45%, Машина  флотационная  пневмомеханическая плотности твердого до 4,7 т /м³.

Применяется в горно-рудной и металлургической промышленности.

Машина флотационная

Параметры ФПМ-1,6* ФПМ-3,2 ФПМ-6,3 ФПМ-8,5 ФПМ-16А
1.Производительность, м³/час 3,5 3,5-6 7-12 15 25
2.Вместимость камеры, м³ 1,6x2 3,2x2 6,3x2 8,5x2 16x2
3.Диаметр  импеллера, мм 630 650 750 750 770
4.Мощность привода импеллера, кВт 5,5x2 7,5x2 30 30 37
5.Мощность привода пеногона, кВт 1,2 1,5 2,2 без пеногона без пеногона
6.Габаритные размеры, мм 2-х камерная 2-х камерная 2-х камерная 2-х камерная 2-х камерная
длина (L) 5930/3990 4555 5420 8800 5920
   ширина (B) 2300 2495 3150 3300 3743
  высота (H) 2604/1960 2453 3000 3750 4135
7.Масса флотомашины, кг 6270/3558 4842 8300 12000 10200

                      *В числителе указано значение, соответсвующее исполнению со всасывающей камерой, в знаменателе- без неё.

                      **Количество камер определяется технологией флотации.

Машина флотационная механическая флокулярная  (ФМФ) предназначена для обогащения руд цветных, редких и черных металлов, а так же горно- химического сырья методом пенной флотации при содержании в пульпе твердого до 40% (по массе), крупности частиц менее 0,074 мм свыше 45%, плотности твердого до 4,7 т /м³.

Применяется в горнорудной и металлургической промышленности.

Машина флотационная



Параметры ФМФ-0,15V ФМФ-1V ФМФ-3,2KC ФМФ – 8,5
Двухсторонний съем пенного продукта Односторонний сьем пенного продукта
1.Производительность, м³/мин 0,3 2 6 15
2.Вместимость камеры, м³ 1 1 3,2 8,5
3.Диаметр  импеллера, мм 190 320 420 560
4.Мощность привода импеллера, кВт 1,5 3 11 30
5.Габаритные размеры, мм 4-х камерная 2-х камерная 2-х камерная 3-х камерная
длина (L) 3180 3040 4300 10000
    ширина (B) 1530 2560 3200 3685
  высота (H) 1540 2280 3300 4070
6.Масса флотомашины, кг 1250 2220 4590 11300

                    *Количество камер определяется технологией флотации.
